Simson Einfachwirkende Zylinder, Schwerlast
Sale!
Artikelnummer:
SAH14050
Einfachwirkende Zylinder, Schwerlast
700 bar / 50-220 ton
Einfachwirkende Zylinder mit Lastrücklauf zum Offshore-Einsatz. Für Wiege-, Hebe- und Positionierungsarbeiten im Bauwesen.
Mit austauschbarem gerilltem und hochfestem Auflagekopf ausgestattet.
Diese Zylinder werden zur Minimierung von Seitenbelastungen auf Anfrage mit beweglichen Druckstücken geliefert. Deren Einsatz wird bei dieser Zylinderart von uns empfohlen.
Technische Daten
| Modell | Tragkraft (t) | Druck (kN) | Hub (mm) | Ölvolumen (cm³) | Fläche (cm²) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| SAH 14050 | 144 | 1.407 | 50 | 1.005 | 201,1 | 53 |
| SAH 140150 | 144 | 1.407 | 150 | 3.016 | 201,1 | 74 |
| SAH 140300 | 144 | 1.407 | 300 | 6.032 | 201,1 | 104 |
| SAH 22050 | 224 | 2.199 | 50 | 1.571 | 314,2 | 90 |
| SAH 220150 | 224 | 2.199 | 150 | 4.712 | 314,2 | 120 |
| SAH 220300 | 224 | 2.199 | 300 | 9.425 | 314,2 | 169 |
| SAH 35050 | 310 | 3.036 | 50 | 2.169 | 433,7 | 137 |
| SAH 350150 | 310 | 3.036 | 150 | 6.506 | 433,7 | 189 |
| SAH 350300 | 310 | 3.036 | 300 | 13.012 | 433,7 | 263 |
| SAH 56050 | 522 | 5.114 | 50 | 3.653 | 730,6 | 287 |
| SAH 560150 | 522 | 5.114 | 150 | 10.959 | 730,6 | 371 |
| SAH 560300 | 522 | 5.114 | 300 | 21.918 | 730,6 | 496 |
| SAH 88050 | 831 | 8.149 | 50 | 5.821 | 1.164,2 | 504 |
| SAH 880150 | 831 | 8.149 | 150 | 17.462 | 1.164,2 | 649 |
| SAH 880300 | 831 | 8.149 | 300 | 34.925 | 1.164,2 | 858 |
| SAH 110050 | 1.085 | 10.644 | 50 | 7.603 | 1.520,5 | 696 |
| SAH 1100150 | 1.085 | 10.644 | 150 | 22.808 | 1.520,5 | 869 |
| SAH 1100300 | 1.085 | 10.644 | 300 | 45.616 | 1.520,5 | 1.116 |

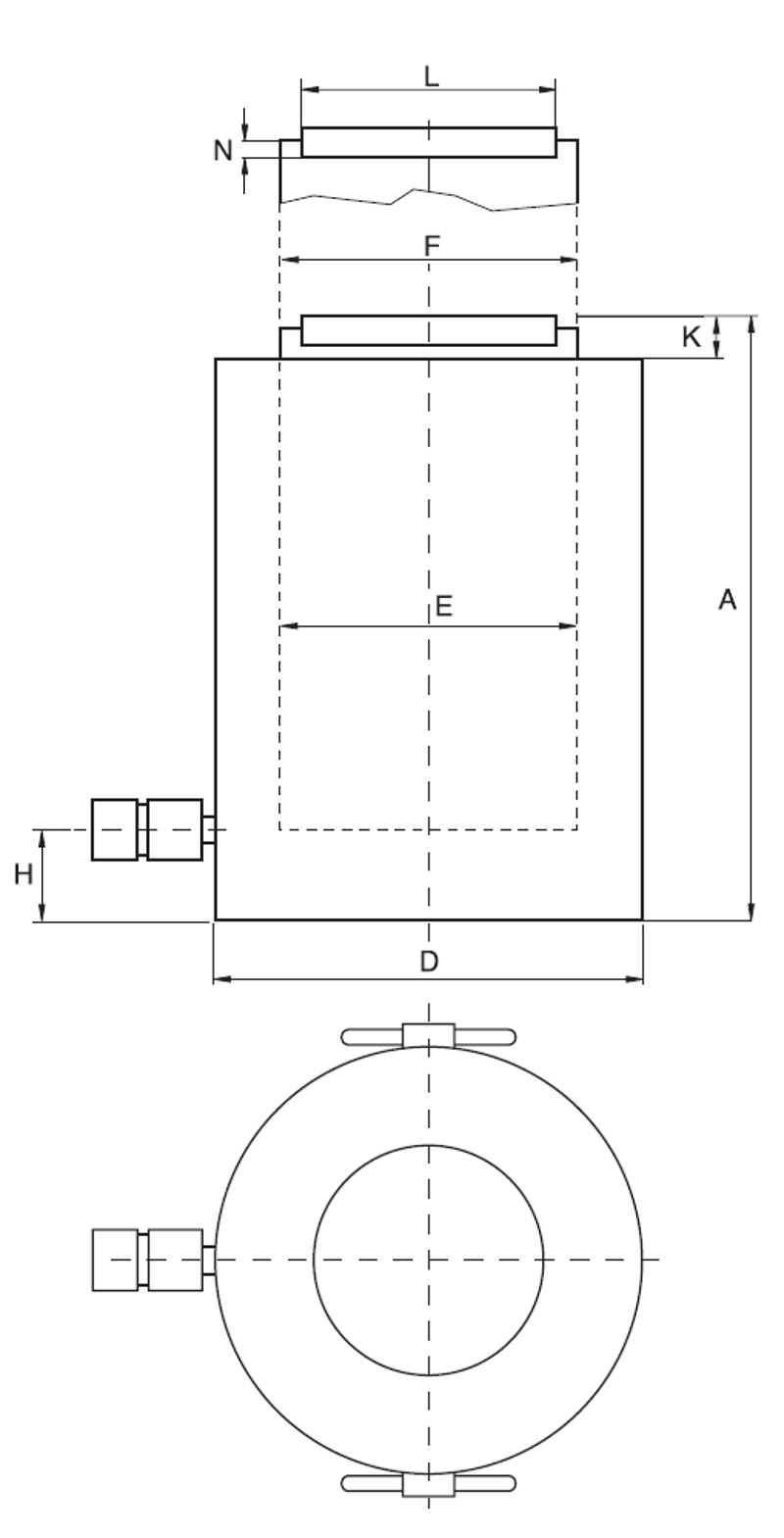

Abmessungen
| Modell | A (mm) | B (mm) | D (mm) | E (mm) | F (mm) | H (mm) | K (mm) | L (mm) | N (mm) |
|---|---|---|---|---|---|---|---|---|---|
| SAH 14050 | 213 | 263 | 210 | 160 | 110 | 40 | 6 | 94 | 20 |
| SAH 140150 | 318 | 468 | 210 | 160 | 110 | 40 | 6 | 94 | 20 |
| SAH 140300 | 478 | 778 | 210 | 160 | 110 | 40 | 6 | 94 | 20 |
| SAH 22050 | 233 | 283 | 260 | 200 | 140 | 50 | 6 | 113 | 25 |
| SAH 220150 | 336 | 486 | 260 | 200 | 140 | 50 | 6 | 113 | 25 |
| SAH 220300 | 498 | 798 | 260 | 200 | 140 | 50 | 6 | 113 | 25 |
| SAH 35050 | 251 | 301 | 305 | 235 | 200 | 55 | 8 | 140 | 30 |
| SAH 350150 | 357 | 507 | 305 | 235 | 200 | 55 | 8 | 140 | 30 |
| SAH 350300 | 512 | 812 | 305 | 235 | 200 | 55 | 8 | 140 | 30 |
| SAH 56050 | 305 | 355 | 400 | 305 | 250 | 75 | 10 | 179,5 | 30 |
| SAH 560150 | 410 | 560 | 400 | 305 | 250 | 75 | 10 | 179,5 | 30 |
| SAH 560300 | 566 | 866 | 400 | 305 | 250 | 75 | 10 | 179,5 | 30 |
| SAH 88050 | 335 | 385 | 505 | 385 | 320 | 95 | 10 | 225 | 30 |
| SAH 880150 | 446 | 596 | 505 | 385 | 320 | 95 | 10 | 225 | 30 |
| SAH 880300 | 606 | 906 | 505 | 385 | 320 | 95 | 10 | 225 | 30 |
| SAH 110050 | 365 | 415 | 570 | 440 | 340 | 105 | 10 | 250 | 30 |
| SAH 1100150 | 476 | 626 | 570 | 440 | 340 | 105 | 10 | 250 | 30 |
| SAH 1100300 | 636 | 936 | 570 | 440 | 340 | 105 | 10 | 250 | 30 |
