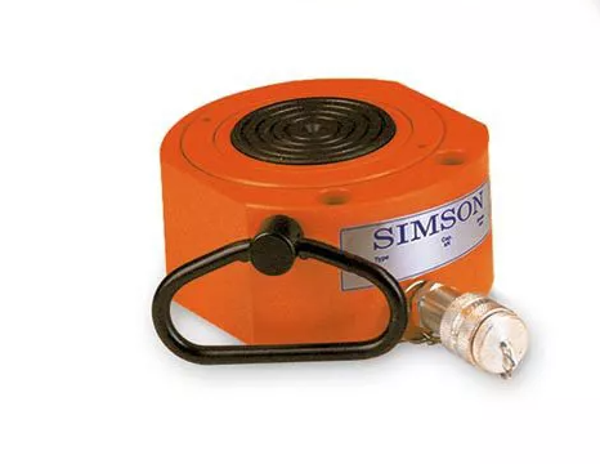

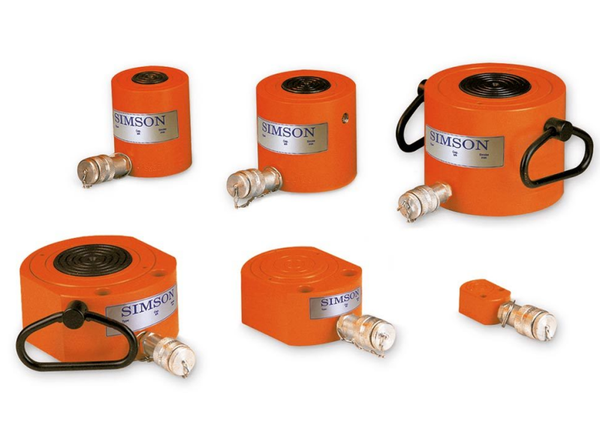

Simson Flachzylinder, Feder- oder Lastrückzug

700 bar / 4-150 ton

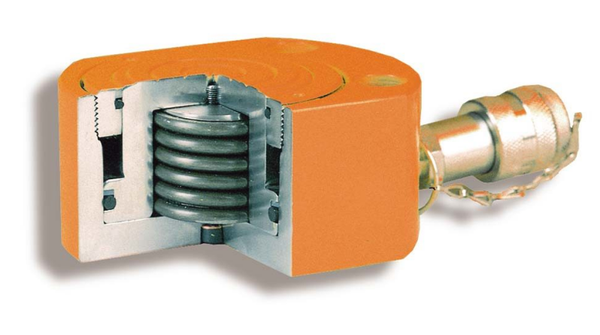

Einfachwirkende Zylinder, Federrückzug, mit den gleichen Abmessungen wie die LHL-Serien.

Für Arbeiten bei geringem Freiraum: Maschinenpositionierungsarbeiten, Werkzeugbefestigung, Lastprüfungen an Pfeilern, etc.

Technische Daten und Abmessungen

LHS= Federrückzug /
LHL= Lastrückzug

Kapazität (t)	Hub (mm)	Modell	A (mm)
4	6	LHL/LHS 0406	32,5
4	16	LHL/LHS 0416	42,5
10	11	LHL/LHS 1011	43
22	11	LHL/LHS 2211	52
30	13	LHL/LHS 3013	59
50	16	LHL/LHS 5016	68
75	16	LHL/LHS 7516	79
100	16	LHL/LHS 10016	87
150	16	LHL/LHS 15016	100

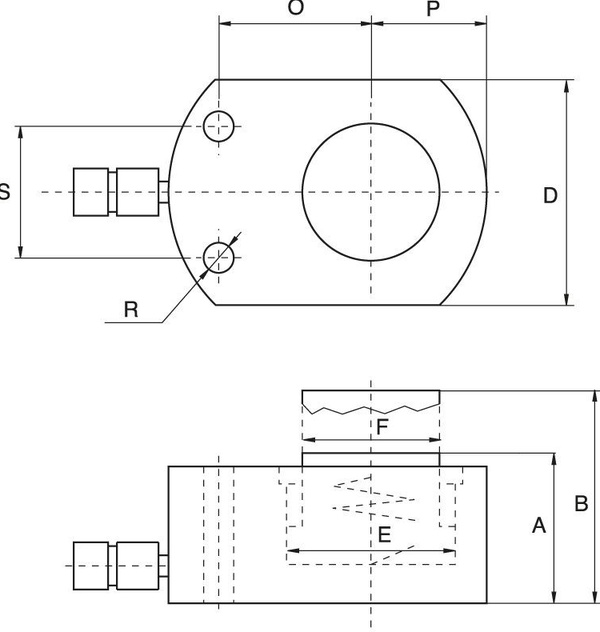

Modell	Kapazität (kN)	Fläche (cm²)	Ölvolumen (cm³)	B (mm)	D (mm)	E (mm)	F (mm)	S (mm)	R (mm)	O (mm)	P (mm)	Gewicht (kg)
LHL/LHS 0406	43,8	6,38	4	38,5	41	28,5	25	28	5,5	20	21	0,85
LHL/LHS 0416	43,8	6,38	11	58,5	41	28,5	25	28	5,5	20	21	1,2
LHL/LHS 1011	99,7	14,52	16	54	56	43	38	37	6,5	33	29	1,6
LHL/LHS 2211	227,8	33,2	37	63	80	65	57	50	9	39	41	2,8
LHL/LHS 3013	287,3	41,84	55	72	95	73	60	52	11	46	47	4,1
LHL/LHS 5016	486,5	70,85	114	84	114	95	78	67	13	56	58	6,6
LHL/LHS 7516	712,9	103,8	167	95	140	115	95	75	13	66	70,5	12,5
LHL/LHS 10016	953,6	138,9	223	103	162	133	108	76	13	74	79	15,0
LHL/LHS 15016	1450	211,2	338	116	194	164	134	117	13	84	97	25,0

* Schnellkupplung, 10° geneigt.
LHS= Federrückzug
LHL= Lastrückzug

Kapazität (t)	Hub (mm)	Modell	A (mm)
10	40	LHL/LHS 1040	89
20	40	LHL/LHS 2040	101
30	60	LHL/LHS 3060	125
50	60	LHL/LHS 5060	125
100	60	LHL/LHS 10060	141
100	150	LHL/LHS 100150	254

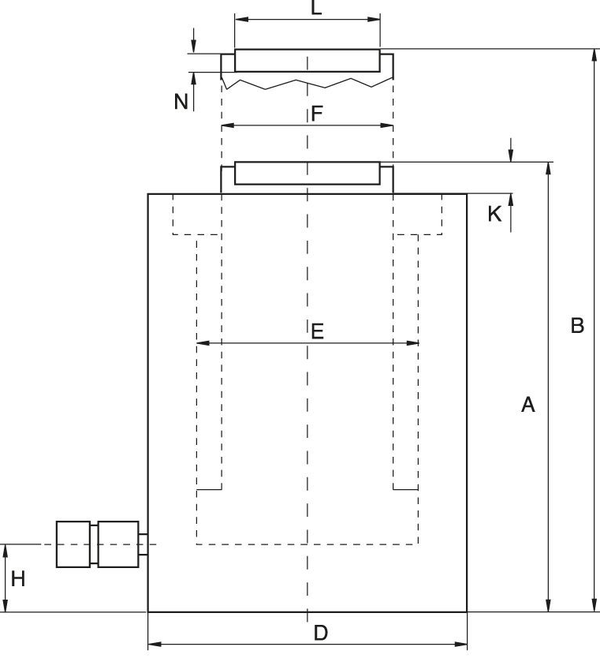

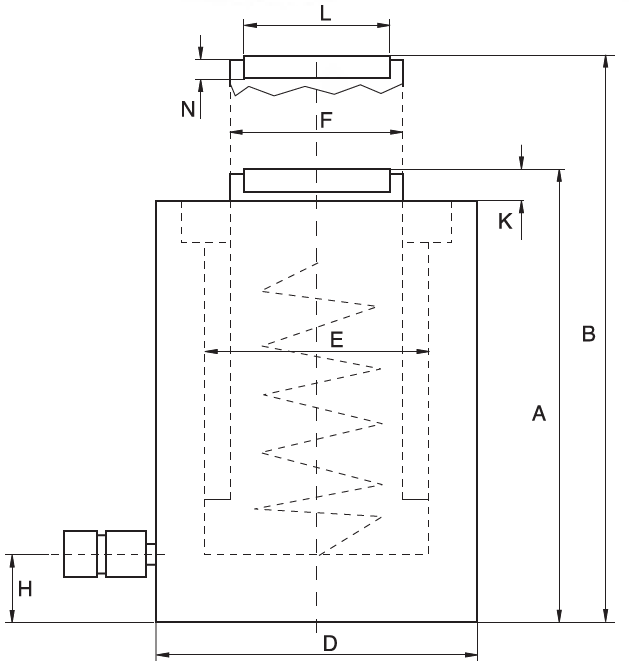

Modell	Kapazität (kN)	Fläche (cm²)	Ölvolumen (cm³)	B (mm)	D (mm)	E (mm)	F (mm)	H (mm)	K (mm)	L (mm)	N (mm)	Gewicht (kg)
LHL/LHS 1040	109	15,89	64	129	66	45	36	14*	2	–	–	3
LHL/LHS 2040	214	31,15	125	141	90	63	56	14*	2	–	–	5
LHL/LHS 3060	303	44,15	265	185	102	75	60	14*	2	45	9	8
LHL/LHS 5060	486	70,84	425	185	127	95	80	16*	2	61	11,5	12
LHL/LHS 10060	911	132,66	796	201	175	130	110	26	2	88	12	25
LHL/LHS 100150	911	132,66	1990	404	175	130	110	26	2	88	12	43
