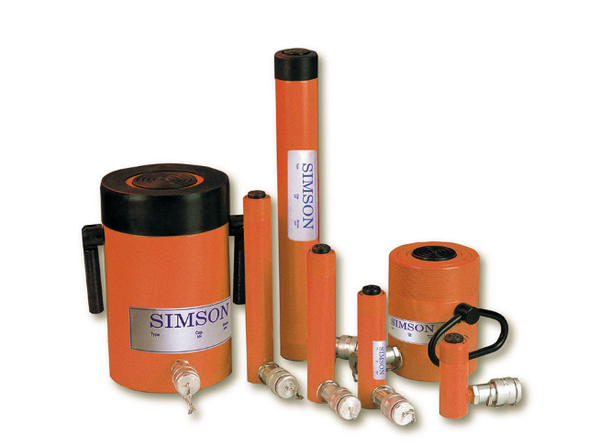

Simson einfachwirkende Zylinder mit Federrückzug

Simson einfachwirkende Zylinder mit Federrückzug
348,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: SAS0525

Einfachwirkende Zylinder, Federrückzug

700 bar / 5-220 ton

Standardzylinder für allgemeine Industriezwecke. Für Arbeiten in allen Positionen konstruiert. Zur leichten Befestigung mit Gewinde außen am Zylinder, am oberen Teil des Kolbens und an der Bodenplatte ausgerüstet.

Der hartverchromte Kolben und der Gebrauch der Kolbenabstreifringe verlängern die Lebensdauer des Zylinders.

Schwerlastzylinder haben standardmäßig Transportösen.

Technische Daten

Kapazität (ton / kN) Hub (mm) Modell Fläche (cm²) Ölvolumen (cm³)
5 (48,5) 25 SAS 0525 7,06 18
76 SAS 0576 7,06 54
127 SAS 05127 7,06 90
180 SAS 05180 7,06 128
232 SAS 05232 7,06 164
10 (109,2) 25 SAS 1025 15,9 40
54 SAS 1054 15,9 86
105 SAS 10105 15,9 167
155 SAS 10155 15,9 247
205 SAS 10205 15,9 326
257 SAS 10257 15,9 409
307 SAS 10307 15,9 489
355 SAS 10355 15,9 565
15 (163) 25 SAS 1525 23,75 60
54 SAS 1554 23,75 129
105 SAS 15105 23,75 250
155 SAS 15155 23,75 369
205 SAS 15205 23,75 487
257 SAS 15257 23,75 611
307 SAS 15307 23,75 730
355 SAS 15355 23,75 844
23 (227,8) 25 SAS 2325 33,17 83
51 SAS 2351 33,17 170
102 SAS 23102 33,17 339
159 SAS 23159 33,17 528
210 SAS 23210 33,17 697
261 SAS 23261 33,17 866
310 SAS 23310 33,17 1029
362 SAS 23362 33,17 1201
30 (303,2) 60 SAS 3060 44,16 265
150 SAS 30150 44,16 663
210 SAS 30210 44,16 928
50 (486,5) 60 SAS 5060 70,85 426
102 SAS 50102 70,85 723
160 SAS 50160 70,85 1134
339 SAS 50339 70,85 2402
75 (712,9) 160 SAS 75160 103,8 1661
330 SAS 75330 103,8 3426
100 (911) 60 SAS 10060 132,7 797
150 SAS 100150 132,7 1991
260 SAS 100260 132,7 3451
140 (1380) 60 SAS 14060 201 1206
150 SAS 140150 201 3015
260 SAS 140260 201 5226
220 (2156) 150 SAS 220150 314 4710

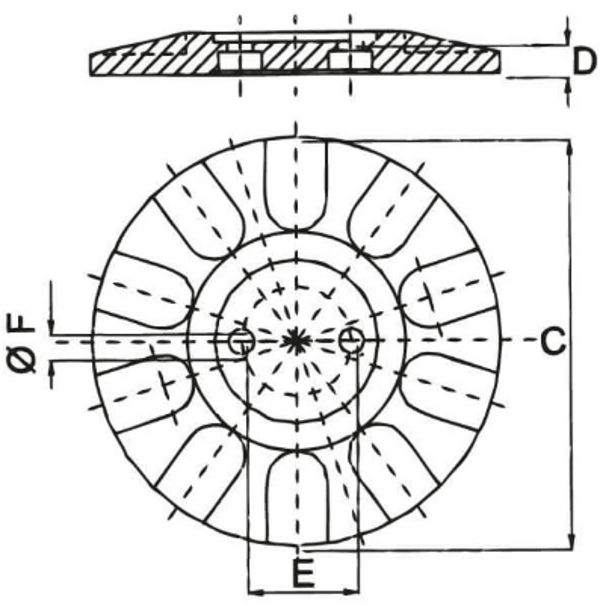

Abmessungen

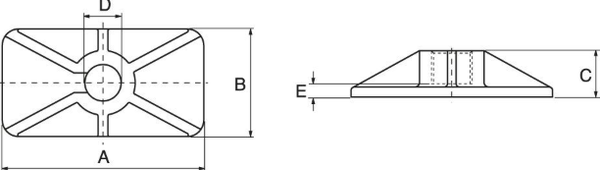

Tragfähigkeit (t) Ref. A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Gewicht (kg)
5 SAS 005P 163 102 31 40,5 25 – 1,5
10 SAS 010P – – 180 15 39 8,5 4,1
15 SAS 015P – – 180 15 47 10 4,1
23 SAS 023P – – 215 17 58 13,5 4,9
30 SAS 030P – – 215 17 74 13,5 4,9
50 SAS 050P – – 305 22 95 13,5 13,1
75 SAS 075P – – 350 32 115 21 25,6
100 SAS 100P – – 400 40 139 21 (4) 29,3

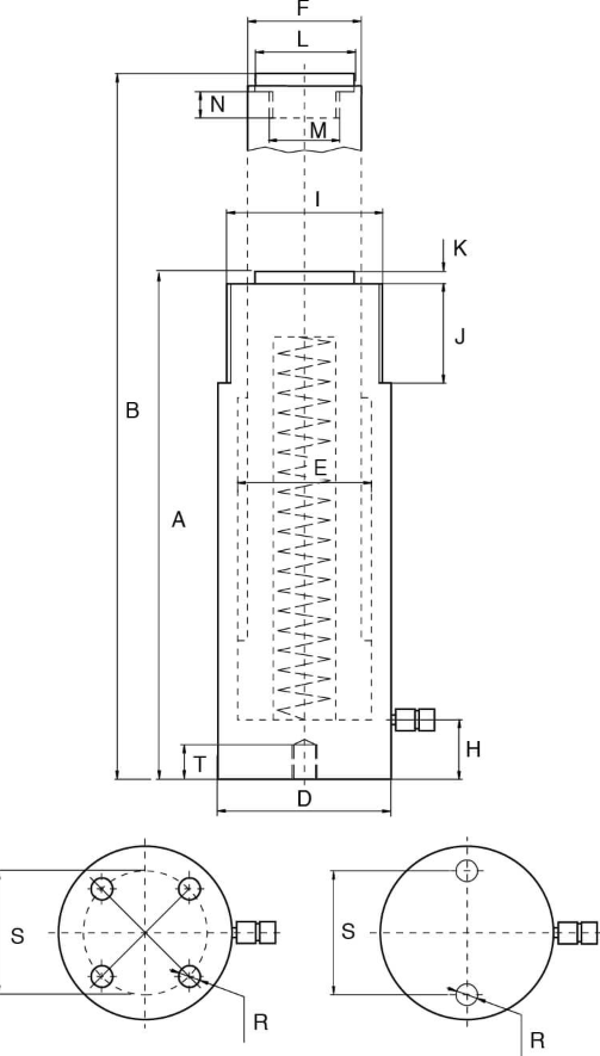

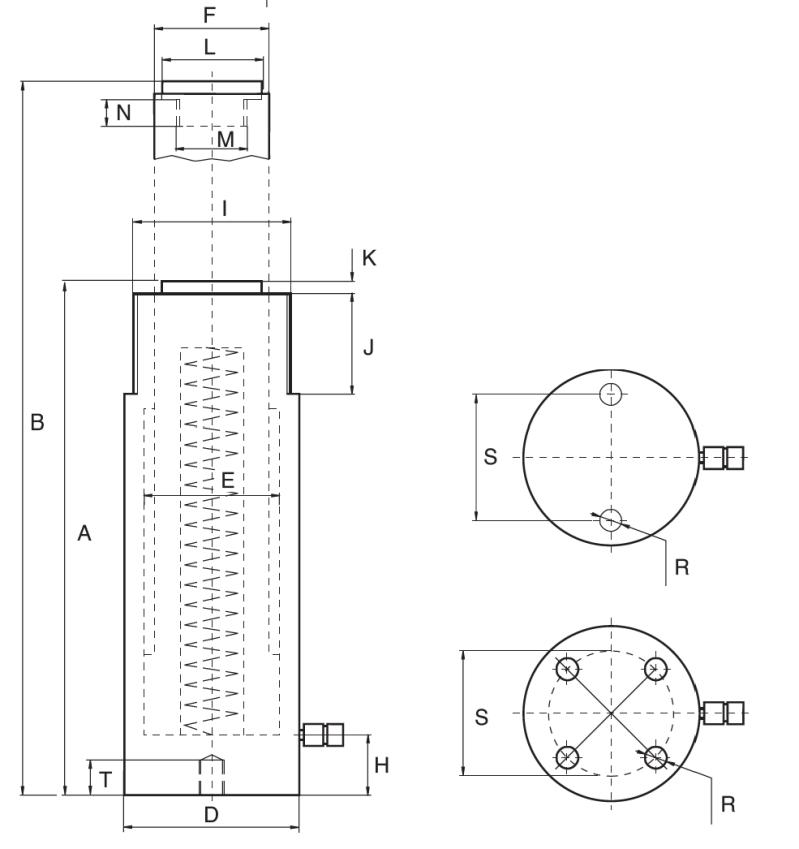

A (mm) B (mm) D (mm) E (mm) F (mm) H (mm) I (Zoll) J (mm) K (mm) L (mm) M (Zoll) N (UN) R (mm) S (mm) T (mm) Gewicht (kg)
110 135 40 30 25 19 1 1/2"-16 28 6 25 3/4"-16 14 1/4"-20 25 14 1,0
168 244 40 30 25 19 1 1/2"-16 28 6 25 3/4"-16 14 1/4"-20 25 14 1,5
219 346 40 30 25 19 1 1/2"-16 28 6 25 3/4"-16 14 1/4"-20 25 14 1,9
276 456 40 30 25 19 1 1/2"-16 28 6 25 3/4"-16 14 1/4"-20 25 14 2,4
328 560 40 30 25 19 1 1/2"-16 28 6 25 3/4"-16 14 1/4"-20 25 14 2,8
90 151 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 1,8
121 175 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 2,4
172 277 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 3,3
247 402 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 4,7
301 506 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 5,7
352 609 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 6,6
402 709 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 7,4
454 809 60 45 36 19 2 1/4"-14 32 6 28 7/8"-18 19 5/16"-18 39 12 8,4
127 152 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 4,2
155 209 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 5,0
205 310 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 6,4
275 430 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 8,5
330 532 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 10,5
426 733 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 11,5
479 836 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 12,8
477 832 75 55 45 20 2 3/4"-16 32 8 35 1"-8 25 3/8"-16 47 12 14,2
140 161 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 6,0
166 217 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 7,0
217 355 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 8,9
277 436 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 11,2
327 537 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 13,0
379 640 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 15,0
430 740 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 16,9
480 842 85 65 56 25 3 5/16"-12 45 10 45 1 1/2"-16 25 1/2"-13 58 9 18,8
165 225 100 75 60 30 3 7/8"-12 48 10 45 1 1/2"-16 25 1/2"-13 74 19 9,3
270 420 100 75 60 30 3 7/8"-12 48 10 45 1 1/2"-16 25 1/2"-13 74 19 14,6
340 650 100 75 60 30 3 7/8"-12 48 10 45 1 1/2"-16 25 1/2"-13 74 19 18,2
176 236 127 95 80 35 5"-12 55 5 61 – – 1/2"-13 95 19 20,7
227 329 127 95 80 35 5"-12 55 5 61 – – 1/2"-13 95 19 20,7
285 445 127 95 80 35 5"-12 55 5 61 – – 1/2"-13 95 19 25,5
465 804 127 95 80 35 5"-12 55 5 61 – – 1/2"-13 95 19 40,4
285 445 146 115 90 35 5 3/4"-12 55 5 61 – – 3/4"-10 115 19 32,0
495 845 146 115 90 35 5 3/4"-12 55 5 61 – – 3/4"-10 115 19 44,4
180 240 177 130 110 40 6 7/8"-12 55 5 88 – – 3/4"-10 (4) 139 25 32,0
230 450 177 130 110 40 6 7/8"-12 55 5 88 – – 3/4"-10 (4) 139 25 53,0
449 709 177 130 110 40 6 7/8"-12 55 5 88 – – 3/4"-10 (4) 139 25 78,5
190 250 216 160 140 40 8 1/2"-12 55 5 111 – – 3/4"-10 (4) 165 25 82,7
270 420 216 160 140 40 8 1/2"-12 55 5 111 – – 3/4"-10 (4) 165 25 85,7
470 730 216 160 140 40 8 1/2"-12 55 5 111 – – 3/4"-10 (4) 165 25 124,5
340 490 250 200 160 40 – 55 5 131 – – – – – 116,5
