WiMAG Tubi-Levator
Der Vakuum-Heber auch für stark poröse Materialien
Alle glatten/rauen und luftdurchlässige Platten können mit dem Tubi-Levator problemlos gehoben, transportiert und verlegt werden. Sofort nach dem Aufsetzen saugt sich der Levator fest. Der Levator gibt die Platte erst wieder frei, wenn Sie es wollen: hierzu wird ein Ventil geöffnet.

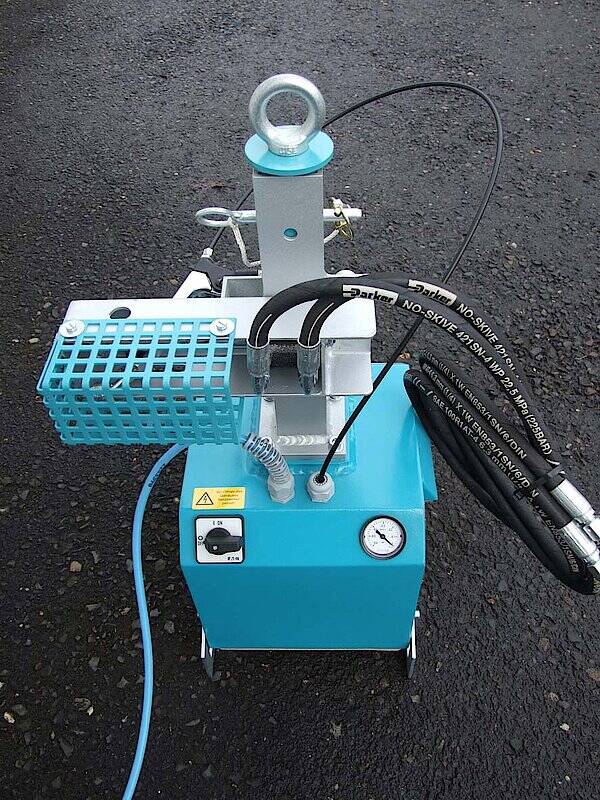

Technik: der Tubi-Levator besteht aus einem fahrbaren Gehäuse mit der Saugturbine. Die Saugturbine erzeugt den Unterdruck und wird mit dem Saugschlauch mit der gewünschten Saugplatte verbunden. Die Vakuumkammer der Saugplatte wird durch einen elastischen Gummi abgedichtet. Die Dichtung ist selbstklebend und kann einfach gewechselt werden.
Grundgerät: der Tubi-Levator wird mit einem 5 m langen Stromkabel an das Stromnetz angeschlossen. Das Grundgerät wird mit einem Saugschlauch von 5 m Länge geliefert.

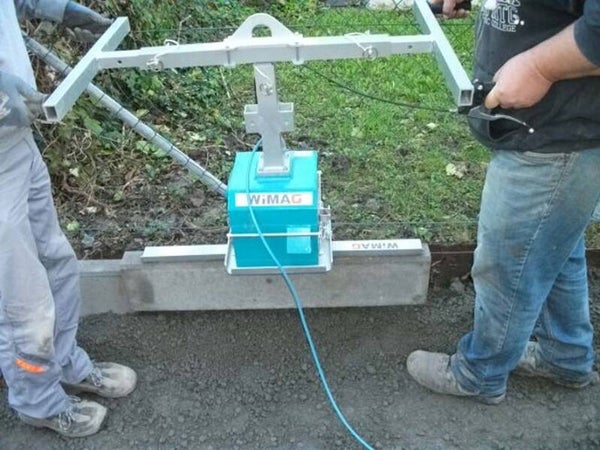

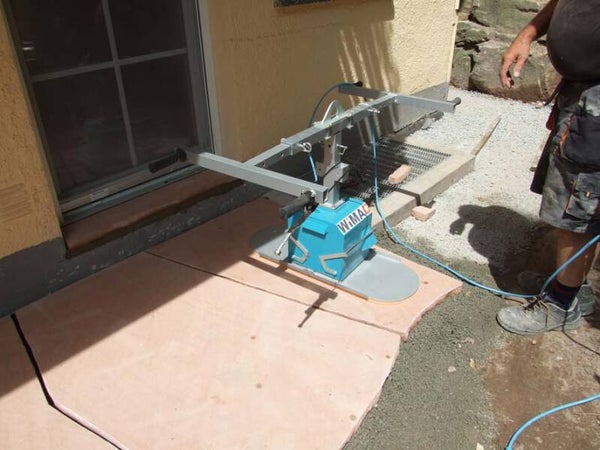

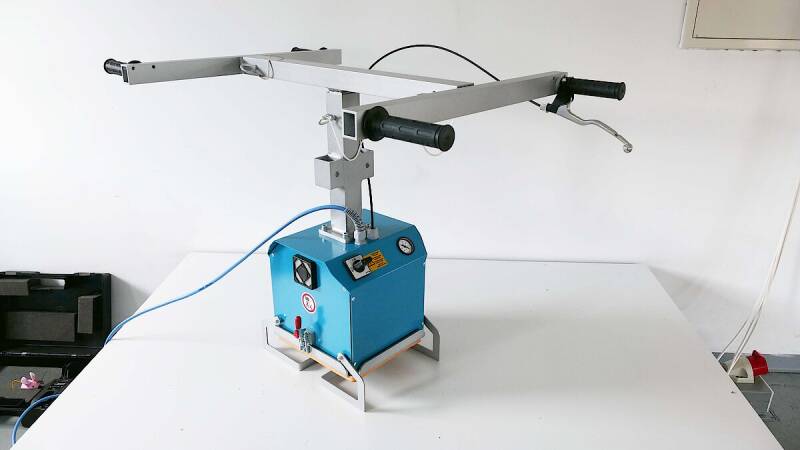

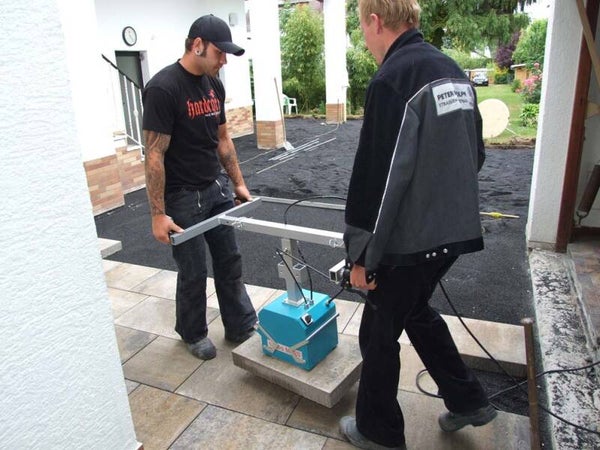

Zubehör: Das Grundgerät kann mit einem manuellen Heber, einem Ein-Träger oder einem Zwei-Träger für den Zwei-Mann-Betrieb ausgestattet werden. Der Zwei-Träger ist in der Höhe von 500 bis 700 mm und in der Breite von 850 bis 1.250 mm verstellbar.

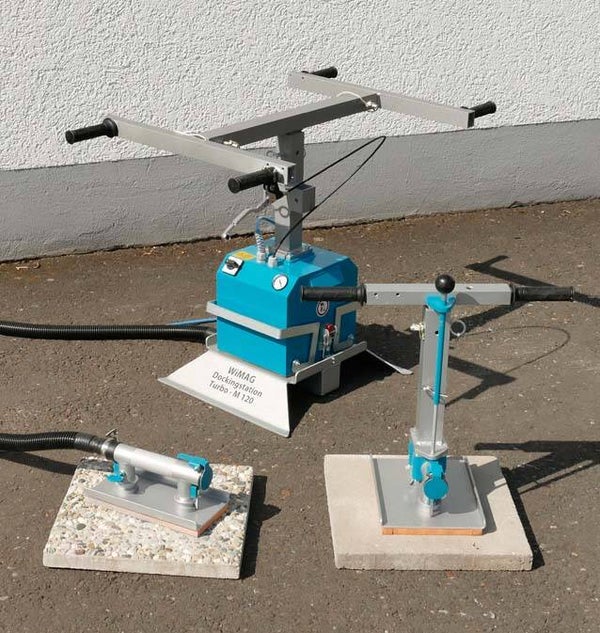

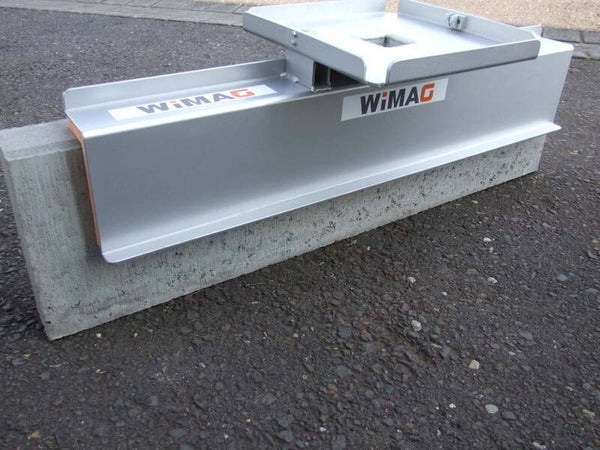

Je nach benötigter Tragfähigkeit sind Saugplatten in verschiedenen Größen verfügbar. Sonderausführungen auf Anfrage.
Technische Daten und Abmessungen
| Bestell-Nr. | Typ | Tragfähigkeit | Breite × Länge (mm) | Gewicht |
|---|---|---|---|---|
| 818 050 | Tubi-Levator Grundgerät mit 5 m Stromkabel 230 V – 50 Hz und 5 m Schlauch * | – | 330 × 400 | 13 kg |
| 818 712 | Heber TU 20 | 20 kg ** | 150 × 260 | 1 kg |
| 818 306 | Ein-Träger TU | – | – | 3 kg |
| 818 305 | Zwei-Träger TU | – | – | 7 kg |
| 818 709 | Saugplatte TU 50 | 50 kg ** | 253 × 270 | 2 kg |
| 818 710 | Saugplatte TU 80 | 80 kg ** | 278 × 420 | 2 kg |
| 818 711 | Saugplatte TU 140 | 140 kg ** | 320 × 600 | 3 kg |
* Der Vakuum-Hebe darf nur im bodennahen Bereich und nicht in Verbindung mit einem Hebezeug verwendet werden.
** Max. Tragfähigkeit bei optimaler Oberfläche und einem Unterdruck von min. –0,2 bar. Bei rauen oder porösen Oberflächen verringert sich die Tragfähigkeit bzw. ist nicht vorhanden.
