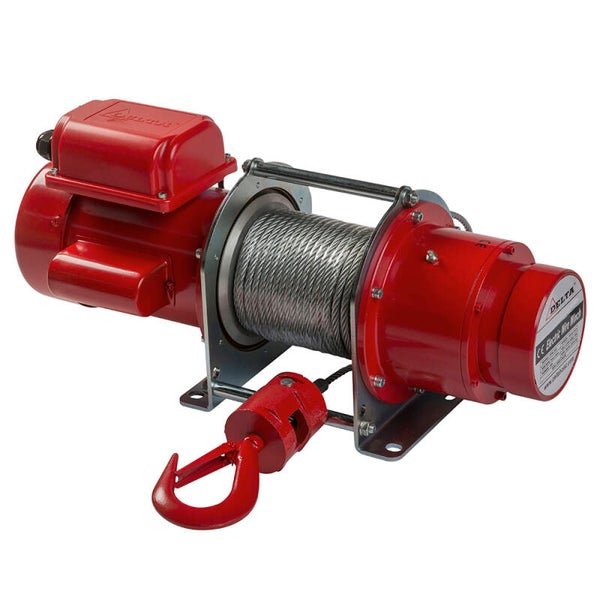

DELTA Elektrische Seilwinde DPS - 230V

Sale!
DELTA Elektrische Seilwinde DPS - 230V
643,00 € 575,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: CP.0.DPS.200

Ausgelegt für Zugarbeiten.

  • Betriebsspannung 230 V.
  • Ausgelegt für eine Vielzahl von industriellen Anwendungen.
  • Permanent geschmiertes Getriebe, sorgt für reibungslosen und geräuscharmen Betrieb.
  • Betriebsfertig geliefert mit Steuerschalter, Stromkabel und Stahlseil mit Lasthaken.
  • Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.
DELTA Elektrische Seilwinde DPS - 230V - Datenblatt
PDF – 976,8 KB 10 Downloads

Technische Daten

Artikelnummer Zugkraft (t) Betriebsspannung Zugbereich (m) Max. Zuggeschwindigkeit (m/min) Stahlkabel (m x Ø mm) Leistung (kW) Eigengewicht (kg)
CP.0.DPS.200 0.2 230 V 28 14.1 30 x 6 0.37 32
CP.0.DPS.250 0.25 230 V 28 14.1 30 x 6 0.6 36
CP.0.DPS.300 0.3 230 V 28 14.1 30 x 7 0.75 38
CP.0.DPS.500 0.5 230 V 43 18.9 45 x 8 1.5 76
Anwendung Zugwinde
Betriebsspannung 230V / 50Hz / 1Ph
Zuggeschwindigkeit Haupthub / Simple vitesse
Drahtseil Stahlseil
Steuerkabel 0.2–1 t: 2 m, 2–5 t: 10 m
Stromkabel 1.5 m mit Stecker
Schutzart Gehäuse 0.2–1 t: IP44, 2–5 t: IP54
Schutzart Steuerschalter IP65
Triebwerksgruppe M5/2m (ISO/FEM)
Einschaltdauer / Starts pro Stunde 40% / 240
Isolationsklasse F
Einsatztemperatur -10 °C bis +40 °C
DGUV/BGV Lasttyp Güter, darf nicht zum Heben von Personen verwendet werden

Sicherheit

Steuerschalter Direktsteuerung mit Not-Aus (230/400 V)
Überlastschutz Kein Überlastschutz, ab 1 t optional
Bremse Mechanische Bremse, sofortige Bremswirkung, hält Last auch bei Stromausfall sicher
Endabschalter Kein Endabschalter

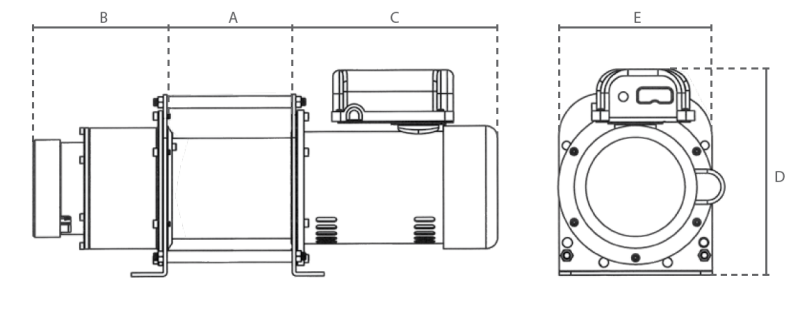

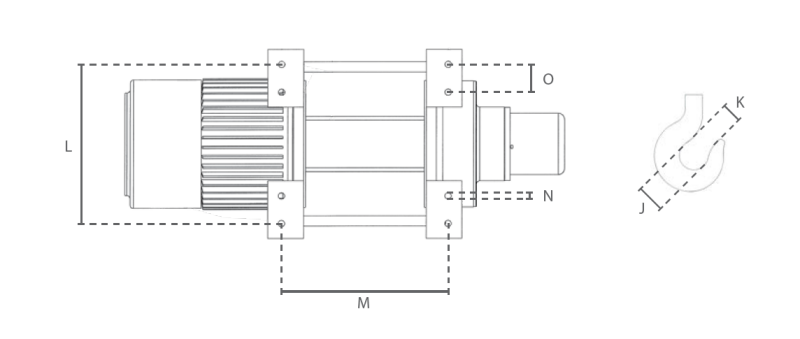

Abmessungen

Artikelnummer A (mm) B (mm) C (mm) D (mm) E (mm) J (mm) K (mm) L (mm) M (mm) N (mm) O (mm)
CP.0.DPS.200 125 246 164 261 201 49 41 155 160 7 –
CP.0.DPS.250 160 265 164 261 201 49 41 155 160 7 –
CP.0.DPS.300 160 279 164 261 201 49 41 155 224 7 –
CP.0.DPS.500 246 272 180 285 310 49 41 260 305 8 –

Leistungsdaten

Zugkraft pro Seillage

Lage CP.0.DPS.200 (t) CP.0.DPS.250 (t) CP.0.DPS.300 (t) CP.0.DPS.500 (t)
1. 0.34 0.42 0.45 0.76
2. 0.29 0.37 0.41 0.68
3. 0.26 0.33 0.36 0.61
4. 0.24 0.31 0.32 0.54
5. 0.21 0.27 0.30 0.50
6. 0.20 0.25 – –

Geschwindigkeit pro Seillage

Lage CP.0.DPS.200 (m/min) CP.0.DPS.250 (m/min) CP.0.DPS.300 (m/min) CP.0.DPS.500 (m/min)
1. 8.0 8.0 8.6 12.3
2. 9.3 9.3 9.7 14.5
3. 10.4 10.4 11.3 15.7
4. 11.6 11.6 12.6 17.8
5. 12.8 12.8 14.1 18.9
6. 14.1 14.1 – –

Zugkraft je Neigungswinkel*

Neigung CP.0.DPS.200 (t) CP.0.DPS.250 (t) CP.0.DPS.300 (t) CP.0.DPS.500 (t)
0° 1.17 1.47 1.76 2.94
< 6° (10%) 0.74 0.92 1.11 1.85
< 11° (20%) 0.55 0.69 0.83 1.38
< 17° (30%) 0.44 0.55 0.66 1.11
< 22° (40%) 0.37 0.46 0.55 0.92
< 27° (50%) 0.32 0.41 0.49 0.82
< 31° (60%) 0.29 0.37 0.44 0.74
< 35° (70%) 0.27 0.34 0.41 0.69
< 45° (100%) 0.24 0.31 0.36 0.61
> 45° 0.20 0.25 0.30 0.50

* oberste / äußerste Seillage auf harten Untergrund

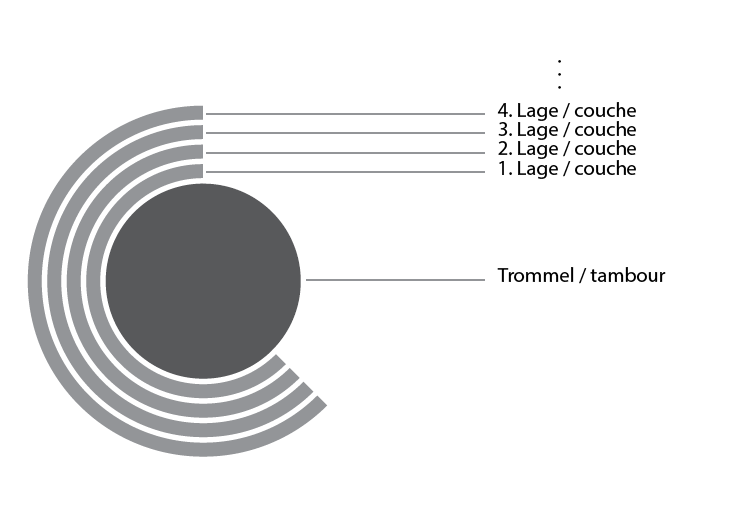

Erklärung der Seillagen
