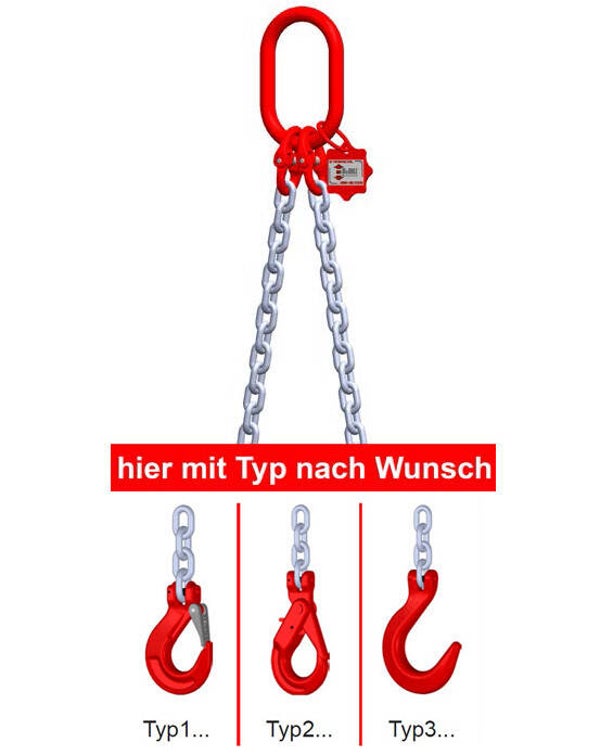

2-Strang-Kettengehänge, mit galvanisch verzinkter Kette

2-Strang-Kettengehänge, mit galvanisch verzinkter Kette
59,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: H26SL

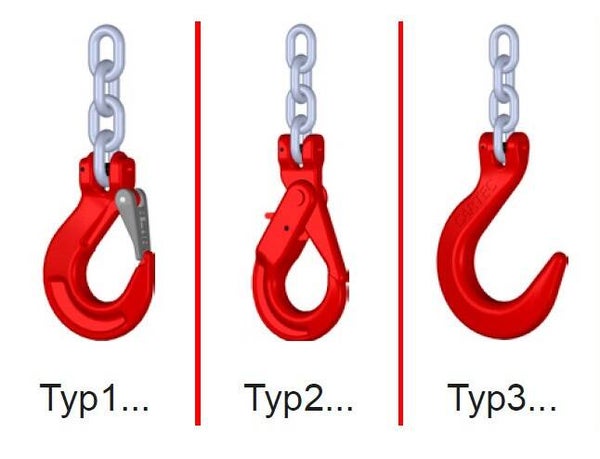

Konfigurieren Sie Ihre Kette nach Wunsch.

Ihre Länge / Variation ist nicht dabei?

Kontaktieren Sie uns!

Technische Daten und Abmessungen

Belastungstabelle in kg gemäß EN 818-4

Nenndurchmesser 2-Strang (β <45°) (t) 2-Strang (ß= 45–60°) (t)
Ø 6 mm 1.60 1.12
Ø 7 mm 2.12 1.50
Ø 8 mm 2.80 2.00
Ø 10 mm 4.25 3.15
Ø 13 mm 7.50 5.30
Ø 16 mm 11.20 8.00
Ø 20 mm 17.00 12.50
Ø 22 mm 21.20 15.00
Ø 26 mm 30.00 21.20
Ø 32 mm 45.00 31.50

Änderung der Tragfähigkeit bei verschiedenen Temperaturen

Temperatur Belastungsfaktor
-40 °C < T < +200 °C 1,00
+200 °C < T < +300 °C 0,90
+300 °C < T < +400 °C 0,75

Achtung:  außerhalb der genannten Bereiche ist der Einsatz verboten

Änderung der Tragfähigkeit bei asymetrischer Belastung

Strang Winkelbereich Belastungsfaktor
2-Strang ß = 0–45° 1,0
2-Strang ß = 45–60° 1,0
3- und 4-Strang ß = 0–45° 1,4
3- und 4-Strang ß = 45–60° 1,0

Achtung: eine asymetrische Belasung liegt bei unterschiedlichen Neigungswinkel bzw. Belastungen der Stränge vor.

Änderung der Tragfähigkeit bei Kantenbelastung

Belastungsfaktor

Änderung der Tragfähigkeit bei Kantenbelastung

1,0

Änderung der Tragfähigkeit bei Kantenbelastung

0,7

Änderung der Tragfähigkeit bei Kantenbelastung

0,5

Ihre Kettenvariation ist nicht dabei? Fragen Sie bei uns an!
