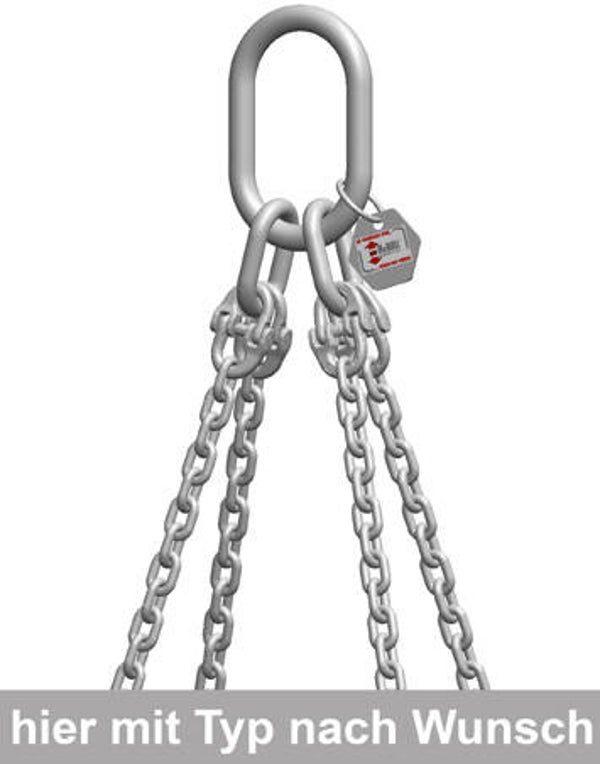

4-Strang-Kettengehänge mit Standard-Aufhängering, Güteklasse 6 (INOX-Edelstahl)

Lieferung gratis!
4-Strang-Kettengehänge mit Standard-Aufhängering, Güteklasse 6 (INOX-Edelstahl)
897,56 €
zzgl. MwSt. und Versandkosten
Artikelnummer: HI46SL

Konfigurieren Sie Ihre Kette nach Wunsch.

Qualitätsmerkmale zu McBULL®-Kettengehängen nach EN 818-4


► die verwendeten Aufhängeringe und -köpfe sind in Anlehnung an EN 1677 und die Oberfläche ist gestrahlt
► die verwendete Rundstahlkette ist in Anlehnung an EN 818-2 und die Oberfläche ist gestrahlt
► alle verwendeten Schmiede-Teile sind in Anlehung an EN 1677 und die Oberläche ist passiviert
► jedes Gehänge erhält eine nachvollziehbare Kettennummer mit einer entsprechenden Kettenkarteikarte
► an jedes Gehänge kommt eine UVV-Plakette (damit die wiederkehrenden Prüfungen einfacher nachvollzogen werden können)

Ihre Länge / Variation ist nicht dabei?

Kontaktieren Sie uns!

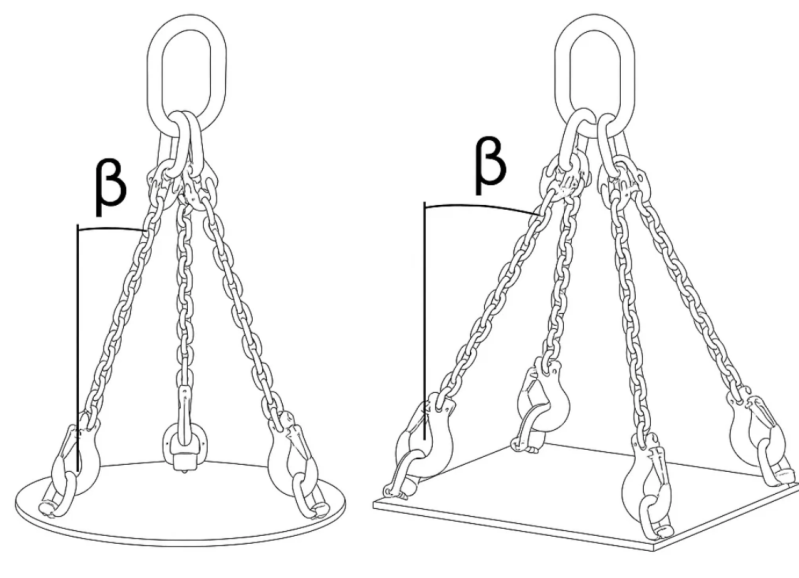

Technische Daten und Abmessungen

Belastungstabelle in kg

Kette Ø (mm) 3/4 Strang (ß = 0–45°) 3/4 Strang (ß = 45–60°)
6 1890 1350
8 3350 2400
10 5250 3750
13 8900 6370
16 13200 9450

Änderung der Tragfähigkeit bei verschiedenen Temperaturen

Temperatur Belastungsfaktor
-40 °C < T < +200 °C 1,00
+200 °C < T < +300 °C 0,90
+300 °C < T < +400 °C 0,75

Achtung:  außerhalb der genannten Bereiche ist der Einsatz verboten

Änderung der Tragfähigkeit bei asymetrischer Belastung

Strang Winkelbereich Belastungsfaktor
2-Strang ß = 0–45° 1,0
2-Strang ß = 45–60° 1,0
3- und 4-Strang ß = 0–45° 1,4
3- und 4-Strang ß = 45–60° 1,0

Achtung: eine asymetrische Belasung liegt bei unterschiedlichen Neigungswinkel bzw. Belastungen der Stränge vor.

Änderung der Tragfähigkeit bei Kantenbelastung

Belastungsfaktor

Änderung der Tragfähigkeit bei Kantenbelastung

1,0

Änderung der Tragfähigkeit bei Kantenbelastung

0,7

Änderung der Tragfähigkeit bei Kantenbelastung

0,5

Ihre Kettenvariation ist nicht dabei? Fragen Sie bei uns an!
