EHP Zugmesslasche ZL-V2

EHP Zugmesslasche ZL-V2
2.095,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: ZL 100

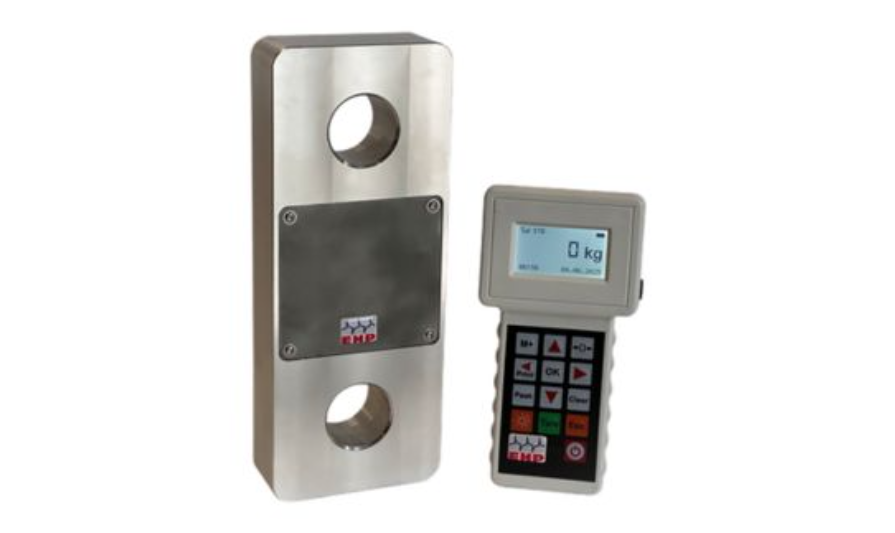

EHP Zugmesslasche ZL-V2

Die leichte ZL-V2 wird aus einer hochfesten, eloxierten Aluminiumlegierung hergestellt und ist das ideale Messgerät zur Bestimmung von Zugkräften, Seilbelastungen, Dehnungstests und für einfache Wiegeaufgaben am Kranhaken und vieles mehr.



Technische Daten – Zuglasche ZL-V2

  • Genauigkeitsklasse: 0,1 % des Messbereichs

  • Messbereiche: 3 / 5 / 12,5 / 25 / 35 / 50 / 75 / 120 t

  • Maximale Gebrauchskraft (FG): 150 % des Wägebereichs

  • Bruchkraft (h): > 300 % des Wägebereichs

  • Gebrauchstemperaturbereich: -20 °C … +70 °C

  • Stromversorgung: Integrierter Li-Ion Akku, 8,4 V, 2800 mA

  • Akku-Betriebsdauer: ca. 80 h

  • Schutzart (EN 60529): IP65

Technische Daten – Funkfernbedienung

  • Frequenz: LORA-Funk, 430,625 – 445,625 MHz

  • Übertragungsrate: 120 Messwerte/Min

  • Reichweite in Sichtverbindung: ca. 100 m

  • Anzeige: LCD, 5-stellig

  • Ziffernhöhe: 12 mm

  • Stromversorgung: Integrierter Li-Ion Akku, 8,4 V, 2800 mA

  • Schnittstelle: RS232-Buchse

  • Abmessungen (B x H x T): 200 × 104 × 39 mm

EHP Zugmesslasche ZL-V2 - Datenblatt
PDF – 840,3 KB 0 Downloads
EHP Zugmesslasche ZL-V2 - Technisches Handbuch
PDF – 1,2 MB 0 Downloads

Technische Daten

Typ Modell Messbereich Eigengewicht Ablesbarkeit d
Zugmesslasche 3 t ZL-V2 3 0 – 3.000 kg 1,5 kg 0,5 kg
Zugmesslasche 5 t ZL-V2 5 0 – 5.000 kg 2 kg 1 kg
Zugmesslasche 12,5 t ZL-V2 12,5 0 – 12.500 kg 3,5 kg 2 kg
Zugmesslasche 25 t ZL-V2 25 0 – 25.000 kg 8,5 kg 5 kg
Zugmesslasche 35 t ZL-V2 35 0 – 35.000 kg 11,5 kg 10 kg
Zugmesslasche 50 t ZL-V2 50 0 – 50.000 kg 19 kg 10 kg
Zugmesslasche 75 t ZL-V2 75 0 – 75.000 kg 32 kg 20 kg
Zugmesslasche 120 t ZL-V2 120 0 – 120.000 kg 52 kg 50 kg

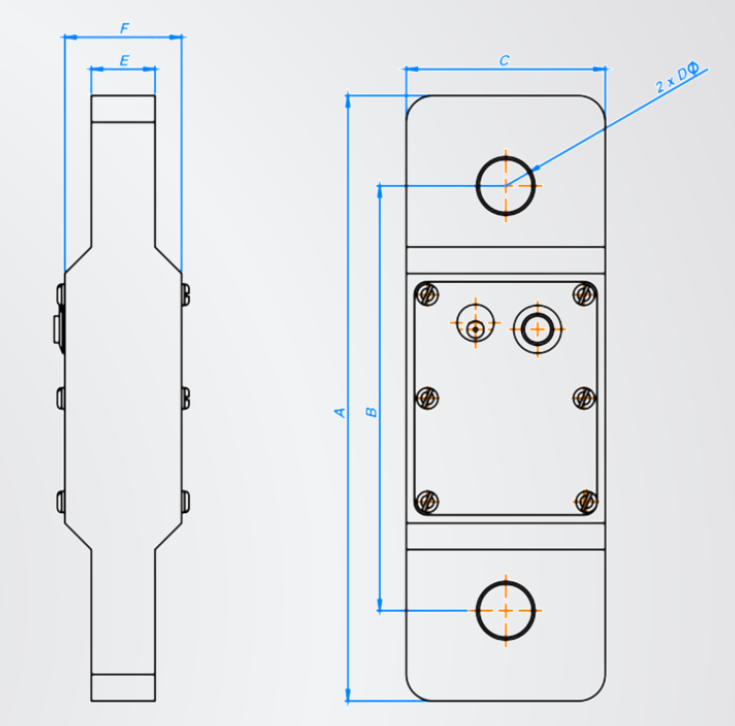

Abmessungen

Modell A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) J (mm)
LDN 0,1 | LD 0,1 528 97 60 16 35 38 27 290 186 303
LDN 0,2 | LD 0,2 528 97 60 16 35 38 27 290 186 303
LDN 0,3 | LD 0,3 528 97 60 16 35 38 27 290 186 303
LDN 0,5 | LD 0,5 485 97 60 16 35 38 27 290 186 303
LDN 1 | LD 1 485 97 60 16 35 38 27 290 186 303
LDN 2 | LD 2 485 97 60 16 35 38 27 290 186 303
LDN 5 | LD 5 654 138 90 22 51 45 40 290 195 303
LDN 10 | LD 10 798 170 110 32 58 54 48 290 195 335
LDN 12,5 | LD 12,5 798 170 110 32 58 54 48 290 195 335
LDN 20 | LD 20 1062 227 140 36 70 78 68 290 195 335
LDN 25 | LD 25 1300 305 190 50 83 95 80 290 195 335
LDN 30 | LD 30 1300 305 190 50 83 95 80 290 195 335
LD 50 1193 375 240 63 134 112 106 378 203 435
