McBULL Hebeklemmen
Sale!
Artikelnummer:
CHHK100060
Hebeklemmen sind zum horizontalen Heben und Transport von nicht durchbiegenden Stahlblechen und Stahlblechpaketen.
► stabile Konstruktion
► einsetzbar für strukturellen Stahl bis HRC30

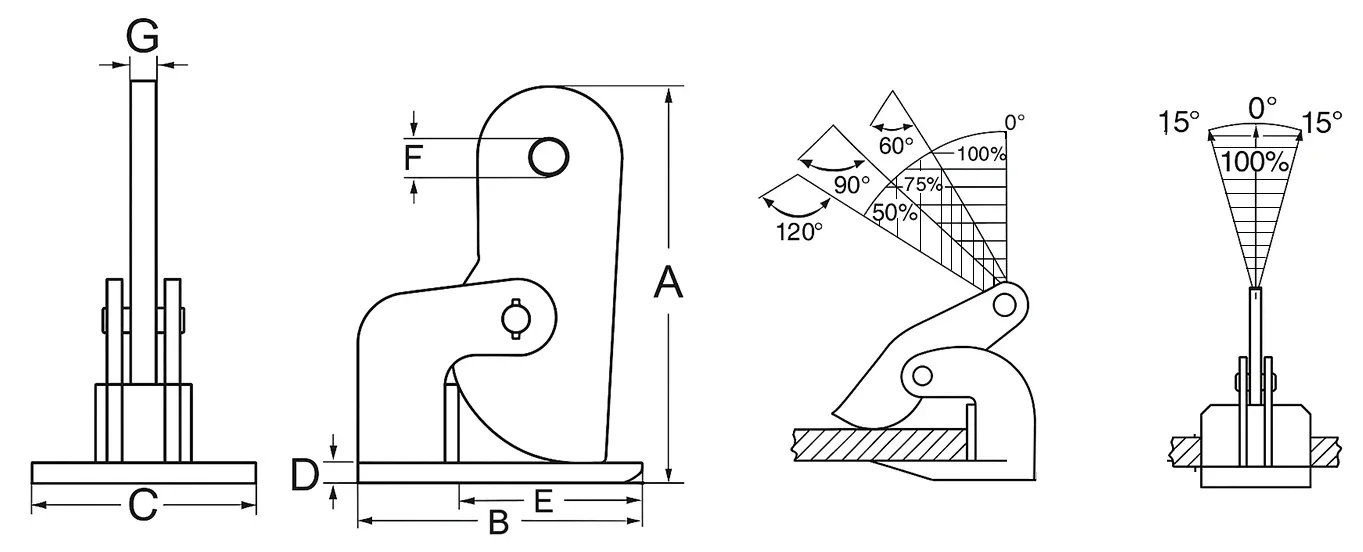

Achtung! Tragfähigkeit bei Schrägstellung - siehe Traglastdiagramm
► diese Hebeklemmen dürfen nur paarweise verwendet werden
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Greifbereich (mm) | Gewicht (kg) |
|---|---|---|---|
| CHHK1000060 | 1 | 0–60 | 6 |
| CHHK2000060 | 2 | 0–60 | 7,5 |
| CHHK3000060 | 3 | 0–60 | 10 |
| CHHK4000060 | 4 | 0–60 | 11,5 |
| CHHK5000060 | 5 | 0–60 | 15,5 |
| CHHK1000060 | 10 | 0–60 | 23 |
| CHHK1000100 | 1 | 0–100 | 7 |
| CHHK2000100 | 2 | 0–100 | 9,5 |
| CHHK3000100 | 3 | 0–100 | 12 |
| CHHK4000100 | 4 | 0–100 | 14,5 |
| CHHK5000100 | 5 | 0–100 | 20 |
| CHHK1000100 | 10 | 0–100 | 28 |
Abmessungen
| Artikelnummer | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) |
|---|---|---|---|---|---|---|---|
| CHHK1000060 | 260 | 180 | 80 | 12 | 120 | 25 | 16 |
| CHHK2000060 | 295 | 180 | 80 | 16 | 120 | 25 | 16 |
| CHHK3000060 | 303 | 220 | 90 | 18 | 145 | 30 | 16 |
| CHHK4000060 | 295 | 220 | 90 | 20 | 145 | 30 | 20 |
| CHHK5000060 | 310 | 220 | 110 | 25 | 135 | 30 | 25 |
| CHHK1000060 | 330 | 220 | 130 | 30 | 135 | 40 | 30 |
| CHHK1000100 | 330 | 180 | 80 | 12 | 120 | 25 | 16 |
| CHHK2000100 | 380 | 180 | 80 | 16 | 120 | 30 | 16 |
| CHHK3000100 | 400 | 220 | 90 | 18 | 145 | 30 | 16 |
| CHHK4000100 | 400 | 220 | 90 | 20 | 145 | 30 | 20 |
| CHHK5000100 | 425 | 220 | 110 | 25 | 135 | 40 | 25 |
| CHHK1000100 | 425 | 235 | 125 | 30 | 145 | 42 | 30 |
