McBULL Blechgreifer mit 45° Schwenkbügel
Sale!
Artikelnummer:
CBG50015
Blechgreifer mit Schwenkbügel können zur sicheren Handhabung von Platten in verschiedenen Winkeln eingesetzt werden.
► mit Sicherheitsarretierung gegen unabsichtliches Öffnen unter Last
► einsetzbar für strukturellen Stahl bis HRC30
► zum senkrechten Heben und 180°-Wenden sowie seitlichem Anschlagen
► müheloser Austausch der Verschleißteile
Achtung! Tragfähigkeit bei Schrägstellung - siehe Traglastdiagramm
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Greifbereich (mm) | Gewicht (kg) |
|---|---|---|---|
| CBG500015 | 0,5 | 0–15 | 2 |
| CBG100020 | 1 | 0–20 | 5 |
| CBG200025 | 2 | 0–25 | 8 |
| CBG300030 | 3 | 0–30 | 15 |
| CBG500050 | 5 | 0–50 | 23 |

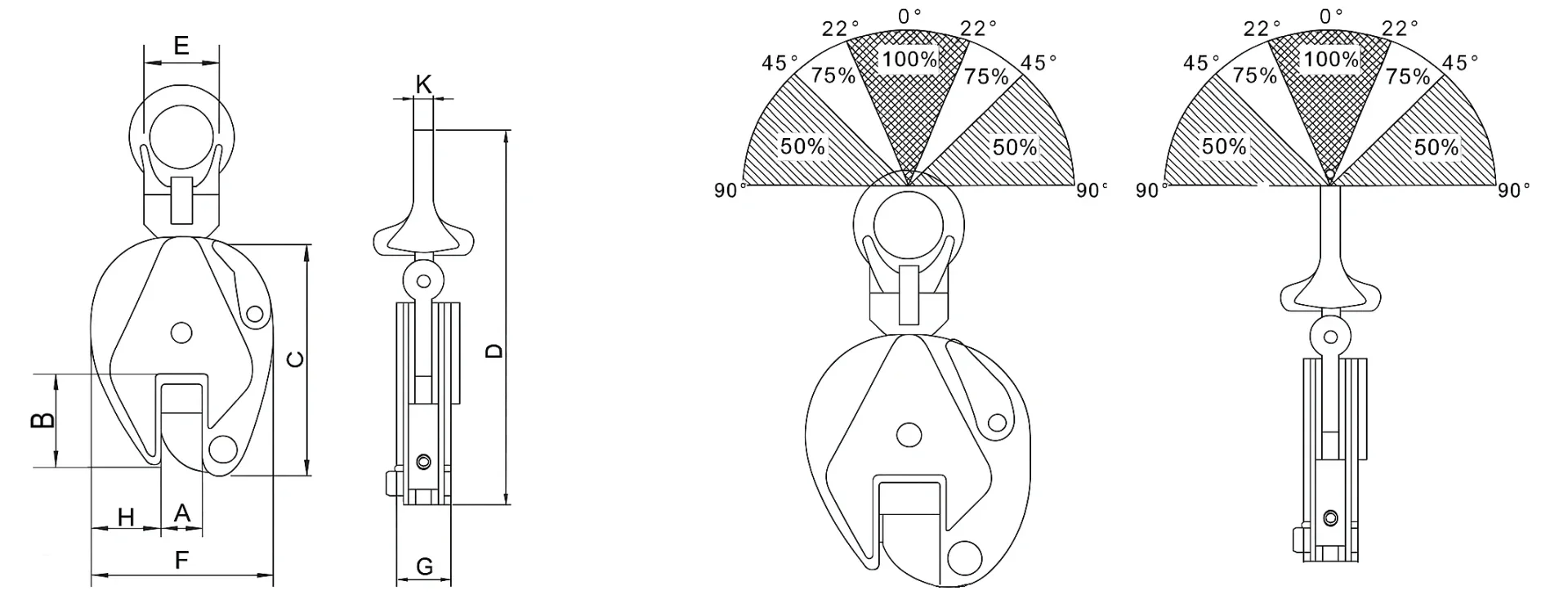

Abmessungen
| Tragfähigkeit (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0,5 | 17 | 44 | 128 | 212 | 30 | 103 | 36 | 35 | 10 |
| 1 | 22 | 63 | 167 | 295 | 48 | 138 | 50 | 51 | 12 |
| 2 | 27 | 76 | 202 | 370 | 60 | 164 | 52 | 56 | 16 |
| 3 | 32 | 85 | 237 | 418 | 65 | 193 | 78 | 59 | 20 |
| 5 | 55 | 90 | 262 | 480 | 76 | 232 | 90 | 59 | 20 |
