Flaig FX-C (speziell für Ringe und Hülsen)
1.168,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer:
11010177
FX-C
FX-C Lasthebemagnete haben eine runde, mehrpolige Spannfläche konzipiert zum Heben von Ringen, Hülsen, Lagergehäusen, Flanschplatten und ähnlichen Werkstücken speziell auch solche, die im Zentrum einen Durchbruch haben.
Die Lastangabe gilt für vollflächiges Aufsetzen auf Werkstücken mit dem Spannbereich D innen bis D aussen, geringere Flächen könnnen mit entsprechend geringerer Maximaltraglast genutzt werden.
Der runde Lasthebemagnet findet sein Werkstück.
Technische Daten
| Modell | Artikelnummer | max. Traglast flach (kg) | Flachmaterial ab | max. Traglast ab Flachmaterial | Abmessungen (mm) |
|---|---|---|---|---|---|
| FX-C 175 | 11010177 | 175 | 4 mm | 10 mm | Ø 120 / H: 130 |
| FX-C 250 | 11010257 | 250 | 6 mm | 12 mm | Ø 160 / H: 147 |
| FX-C 450 | 11010457 | 450 | 8 mm | 15 mm | Ø 250 / H: 164 |

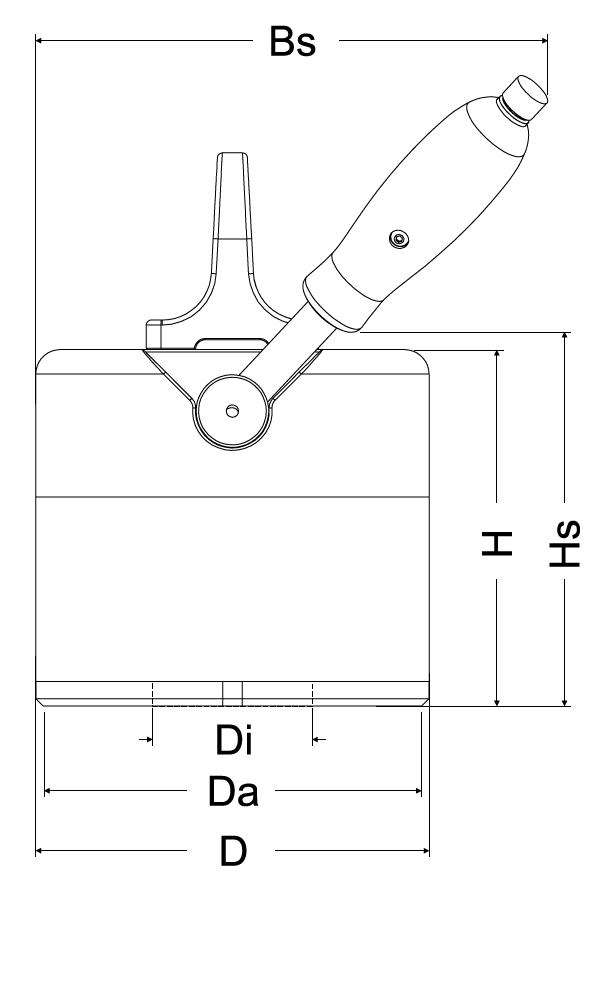

Abmessungen
| Modell | Art.-Nr. | D (mm) | Da-Di (mm) | H (mm) | Hs (mm) | Bs (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|
| FX-C 175 | 1101 0177 | 120 | 114-40 | 130 | 138 | 185 | 7,5 |
| FX-C 250 | 1101 0257 | 160 | 152-65 | 145 | 153 | 210 | 15 |
| FX-C 450 | 1101 0457 | 250 | 240-100 | 155 | 168 | 275 | 35 |
