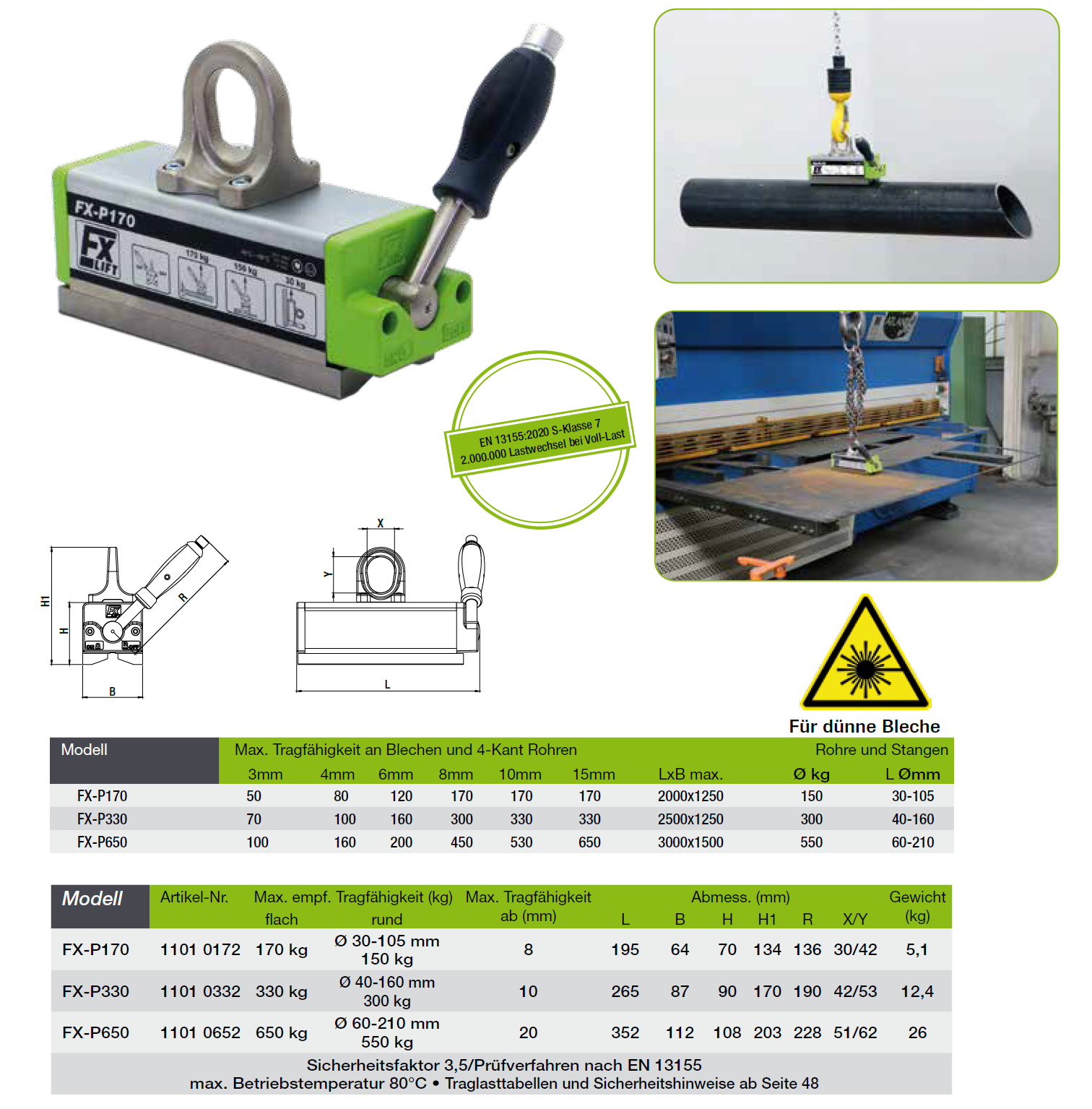

Flaig FX-P (speziell für dünne Bleche und Rohre)

Flaig FX-P (speziell für dünne Bleche und Rohre)
498,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: 11010172

FX-P

FX-P ist der Dünnblechmagnet zum professionellen Heben und Bewegen von Blechen, Rohren und Stangen. Die spezielle Magnetkonfiguration in Verbindung mit dem prismatischen Polschuh des FX-P sorgt für maximale Flussdichte bei geringen Materialstärken.

Der FX-P lässt sich auf Rundmaterial gut positionieren und leicht betätigen.

Perfekt für dünne Blech und Rohre.



Das FX-Refoundversprechen:

Durch das FX Refund-Versprechen erhält der Einsender eines, zum Recycling eingeschickten, FX Lasthebemagneten den hier ausgewiesenen FX Refund Wert zurück:

FX-P170: 80,-
FX-P330: 140,-
FX-P650: 220,-



Flaig FX-P (speziell für dünne Bleche und Rohre) - Gebrauchsanleitung
PDF – 3,7 MB 17 Downloads
Kraft / Last / Luftspalt - Tabelle
PDF – 124,4 KB 11 Downloads

Technische Daten

Modell Artikelnummer max. Traglast flach (kg) max. Traglast rund (kg) Flachmaterial ab max. Traglast ab Flachmaterial Durchmesser rund Abmessungen (mm)
FX-P170 11010172 170 150 2 mm 8 mm Ø 30–105 mm 195 x 64 x 70
FX-P330 11010332 330 300 4 mm 10 mm Ø 40–160 mm 265 x 87 x 90
FX-P650 11010652 650 550 4 mm 20 mm Ø 60–210 mm 352 x 112 x 108

Max. Tragfähigkeit an Blechen und 4-Kant Rohren

Modell 3 mm (kg) 4 mm (kg) 6 mm (kg) 8 mm (kg) 10 mm (kg) 15 mm (kg) LxB max. (mm)
FX-P170 50 80 120 170 170 170 2000 x 1250
FX-P330 70 100 160 300 330 330 2500 x 1250
FX-P650 100 160 200 450 530 650 3000 x 1500

Max. Tragfähigkeit an Rohren und Stangen

Rohre / Stangen Ø (kg) L Ø (mm)
150 30–105
300 40–160
550 60–210
  • Sicherheitsfaktor 3,5 / Prüfverfahren nach EN 13155
  • max. Betriebstemperatur 80°C
  • Traglasttabellen und Sicherheitshinweise beachten.

Abmessungen

Modell Artikel-Nr. L (mm) B (mm) H (mm) H1 (mm) R (mm) X/Y (mm) Gewicht (kg)
FX-P170 11010172 195 64 70 134 136 30/42 5,1
FX-P330 11010332 265 87 90 170 190 42/53 12,4
FX-P650 11010652 352 112 108 203 228 51/62 26
