McBULL Schachtrohrgehänge, mit schwarz lackierter Kette
Sale!
Artikelnummer:
MBSRG1501302GVSL
Zur einfacheren Auswahl, siehe Tabelle!
Schachtrohrgehänge dienen zum Heben von Schachtrohren und Konen.
► die Typen MBSRG150130_ und MBSRG310180_ sind für Schachtringe und Konen nach DIN 4034 Teil 2
► der Typ MBSRG390200_ ist für Schachtringe und Konen nach DIN 4034 Teil 1 und Teil 2
► die verwendeten Anschlagketten, Aufhängeringe und Verbindungsglieder sind ebenfalls vom TÜV Rheinland nach der gültigen EN-Norm zertifiziert
► durch das Baukastensystem ist ein müheloser Tausch aller einzelnen Komponenten möglich
Achtung: die angegebenen Tragfähigkeiten sind nur gültig bei Verwendung eines Schachtrohrgehänges mit drei Greifern
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Spannbereich (mm) | Andruckfläche | für Rohrgrößen bis max. (m) | min. Kettenlänge (m) | Gewicht (kg) |
|---|---|---|---|---|---|---|
| MBSRG1501302SL | 1,5 | 0–130 | gerippt | 2 | 1,7 | 33 |
| MBSRG1501303SL | 1,5 | 0–130 | gerippt | 3 | 2,3 | 34 |
| MBSRG3101802SL | 3 | 10–180 | gerippt | 2 | 1,8 | 57 |
| MBSRG3101803SL | 3 | 10–180 | gerippt | 3 | 2,5 | 60 |
| MBSRG3902002SL | 3 | 90–200 | gerippt | 2 | 1,8 | 66 |
| MBSRG3902003SL | 3 | 90–200 | gerippt | 3 | 2,5 | 69 |

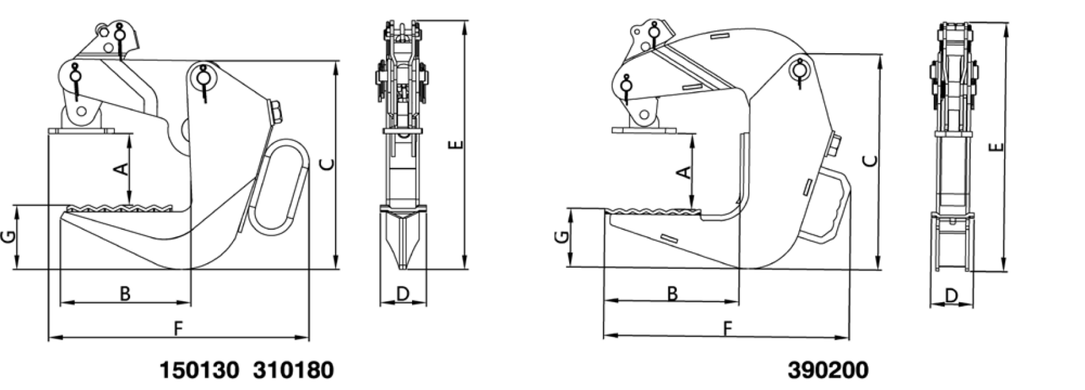

Abmessungen
| Artikelnummer | Tragfähigkeit (t) | Spannbereich (mm) | Andruckfläche | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| MBSRG 150130 | 1,5 | 0–130 | gerippt | 195 | 320 | 70 | 380 | 395 | 100 | 9 |
| MBSRG 310180 | 3 | 10–180 | gerippt | 210 | 390 | 80 | 455 | 450 | 105 | 15,5 |
| MBSRG 390200 | 3 | 90–200 | gerippt | 260 | 405 | 80 | 490 | 460 | 105 | 18,5 |
