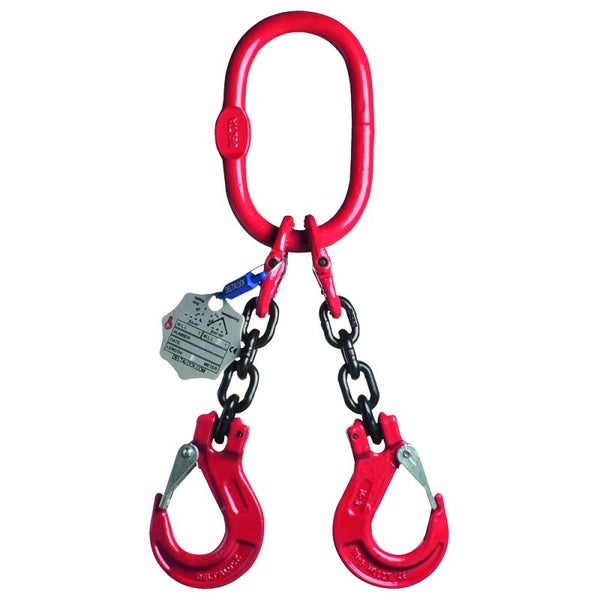

DELTALOCK Güteklasse 8 – 2 Strang – verschiedene Variationen – WLL basiert auf 0 - 45°

Sale!
DELTALOCK Güteklasse 8 – 2 Strang – verschiedene Variationen – WLL basiert auf 0 - 45°
67,20 € 63,90 €
zzgl. MwSt. und Versandkosten
Artikelnummer: YE.8.2SKI.06.010

Andere Längen und Haken Kombinationen auf Anfrage.

DELTALOCK Güteklasse 8 – 2 Strang – verschiedene Variationen – WLL basiert auf 0 - 45° - Datenblatt
PDF – 1,3 MB 7 Downloads

Technische Daten und Abmessungen

Belastungstabelle in kg gemäß EN 818-4

Maßzeichnungen und Abmessungen von DELTALOCK Güteklasse 8 – 2 Strang – verschiedene Variationen – WLL basiert auf 0 - 45°
β < 45° (t) β = 45–60° (t)
1.60 1.12
2.80 2.00
4.25 3.15
7.50 5.30
11.20 8.00
17.00 12.50
21.20 15.00
30.00 21.20
45.00 31.50

Änderung der Tragfähigkeit bei verschiedenen Temperaturen

Temperatur Belastungsfaktor
-40 °C < T < +200 °C 1,00
+200 °C < T < +300 °C 0,90
+300 °C < T < +400 °C 0,75

Achtung:  außerhalb der genannten Bereiche ist der Einsatz verboten

Änderung der Tragfähigkeit bei asymetrischer Belastung

Strang Winkelbereich Belastungsfaktor
2-Strang ß = 0–45° 1,0
2-Strang ß = 45–60° 1,0
3- und 4-Strang ß = 0–45° 1,4
3- und 4-Strang ß = 45–60° 1,0

Achtung: eine asymetrische Belasung liegt bei unterschiedlichen Neigungswinkel bzw. Belastungen der Stränge vor.

Änderung der Tragfähigkeit bei Kantenbelastung

Belastungsfaktor

Änderung der Tragfähigkeit bei Kantenbelastung

1,0

Änderung der Tragfähigkeit bei Kantenbelastung

0,7

Änderung der Tragfähigkeit bei Kantenbelastung

0,5

Ihre Kettenvariation ist nicht dabei? Fragen Sie bei uns an!
