DELTALOCK Ösen-Verkürzungshaken - Güteklasse 8 nach EN 1677
Sale!
Artikelnummer:
YE.8.041.06
DELTALOCK Ösen-Verkürzungshaken - Güteklasse 8 nach EN 1677
YE.8.041.06
YE.8.041.08 *
YE.8.041.10 *
YE.8.041.13
YE.8.041.16
YE.8.041.20
YE.8.041.22
YE.8.041.26
YE.8.041.32
* mit Sicherungsbolzen
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Gewicht (kg) | Sicherungsbolzen |
|---|---|---|---|
| YE.8.041.06 | 1.12 | 0.2 | |
| YE.8.041.08 | 2.00 | 0.3 | ✓ |
| YE.8.041.10 | 3.15 | 0.8 | ✓ |
| YE.8.041.13 | 5.30 | 1.6 | ✓ |
| YE.8.041.16 | 8.00 | 2.2 | |
| YE.8.041.20 | 12.50 | 4.6 | |
| YE.8.041.22 | 15.00 | 8.2 | |
| YE.8.041.26 | 21.20 | 9.8 | |
| YE.8.041.32 | 31.50 | 19.4 |

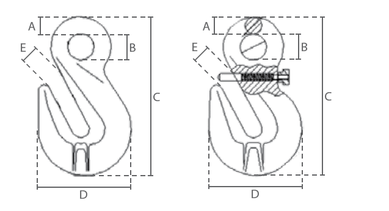

Abmessungen
| Tragfähigkeit (t) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
|---|---|---|---|---|---|
| 1.12 | 6 | 14 | 76 | 44 | 8 |
| 2.00 | 10 | 17 | 89 | 50 | 11 |
| 3.15 | 13 | 20 | 122 | 71 | 13 |
| 5.30 | 16 | 26 | 158 | 96 | 17 |
| 8.00 | 17 | 31 | 169 | 113 | 20 |
| 12.50 | 23 | 38 | 219 | 143 | 25 |
| 15.00 | 26 | 44 | 259 | 161 | 28 |
| 21.20 | 32 | 44 | 298 | 171 | 30 |
| 31.50 | 38 | 57 | 361 | 229 | 38 |
