DELTALOCK Kran-Aufhängeringe - Güteklasse 8 nach EN 1677
Sale!
Artikelnummer:
YE.8.077.22.04
Deltalock Kran-Aufhängeglied
- Für Ketten von 4 bis 20 mm
- Tragfähigkeit von 4 bis 20 Tonnen
- Stahl von Güteklasse 8
- Nach EN 1677
Technische Daten
| Artikelnummer | Tragfähigkeit (t) | Gewicht (kg) | Markierung |
|---|---|---|---|
| YE.8.077.22.04 | 4.00 | 2.2 | G8 077-22 |
| YE.8.077.25.05 | 5.00 | 2.8 | G8 077-25 |
| YE.8.077.32.08 | 8.00 | 5.4 | G8 077-328 |
| YE.8.077.32.09 | 9.00 | 7.8 | G8 077-329 |
| YE.8.077.38.15 | 15.00 | 6.2 | G8 077-38 |
| YE.8.077.45.20 | 20.00 | 12.7 | G8 077-45 |

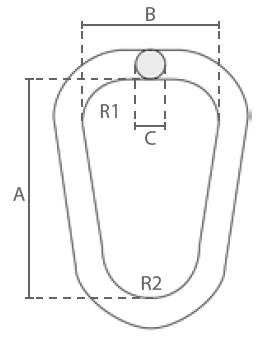

Abmessungen
| Tragfähigkeit (t) | A (mm) | B (mm) | C (mm) | R1 (mm) | R2 (mm) |
|---|---|---|---|---|---|
| 4.00 | 240 | 150 | 22 | 45 | 50 |
| 5.00 | 280 | 175 | 25 | 52 | 60 |
| 8.00 | 320 | 215 | 32 | 70 | 70 |
| 9.00 | 280 | 175 | 32 | 52 | 60 |
| 15.00 | 280 | 175 | 38 | 52 | 60 |
| 20.00 | 320 | 215 | 45 | 70 | 70 |
