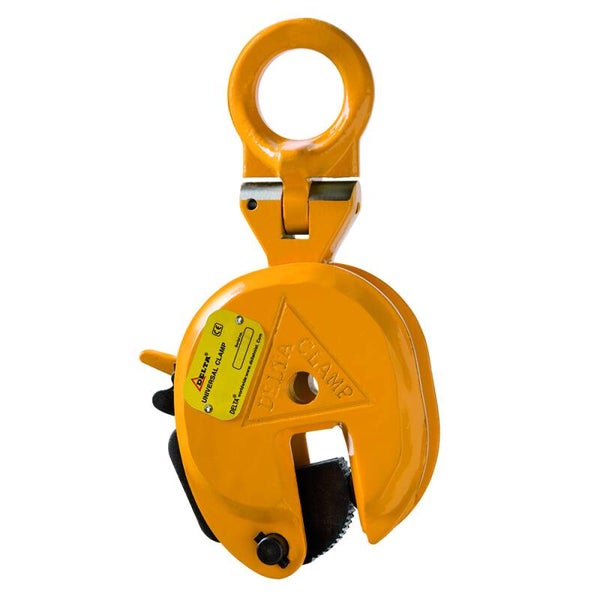

DELTA Vertikale Hebeklemme mit Schwenköse
Sale!
Artikelnummer:
DC.0.020000500
Ausgelegt zum Heben und Transportieren von Stahlblechen und -trägern
- Gehärtete Klemm- und Festbacke
- Mit Sperrung für offene und geschlossene Position
- Ausgelegt für Bleche mit einer Oberflächenhärte von bis zu HRC 37
- Mindestlast: 10% der Tragfähigkeit. 5% bei HRC < 27
- Einsatztemperatur: -10°C - +40°C
- Erfüllt die Maschinenrichtlinie 2006/42/EG
- Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
Technische Daten
| Tragfähigkeit (t) | 0,5 | 1 | 2 | 3 | 5 |
|---|---|---|---|---|---|
| Klemmbereich (mm) | 0-15 | 0-20 | 0-25 | 0-30 | 0-50 |
| Eigengewicht (kg) | 2,0 | 4,8 | 6,5 | 15,0 | 23,0 |
| Artikelnummer | DC.0.020000500 | DC.0.020001000 | DC.0.020002000 | DC.0.020003000 | DC.0.020005000 |
Einsatztemperatur -40°C - +40°C
Abmessungen
| Tragfähigkeit (t) | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 0,5 | 212 | 103 | 36 | 30 | 43 | 17 |
| 1 | 294 | 138 | 50 | 48 | 63 | 22 |
| 2 | 370 | 164 | 52 | 68 | 76 | 27 |
| 3 | 418 | 193 | 78 | 74 | 85 | 32 |
| 5 | 450 | 350 | 88 | 80 | 90 | 52 |
