DELTA BLACK Handfahrwerk

Sale!
DELTA BLACK Handfahrwerk
75,25 € 69,00 €
zzgl. MwSt. und Versandkosten
Artikelnummer: DB.0.03600500

Individuell einstellbar durch Drehen des Tragbolzens

  • Sicherheitsbügel dienen als Absturzsicherung, Radbruch- und Aufprallschutz
  • Zusätzlich ausgestattet mit Kippschutz
  • Dauerhaft geschmierte, kugelgelagerte Räder ermöglichen ein sanftes und gleichmäßiges Verfahren
  • Ausgelegt für die meisten handelsüblichen I- und H-Trägerprofile
  • Einsatztemperatur: -10°C - +60°C
  • DGUV/BGV Lasttyp: Güter, darf nicht zum Heben von Personen verwendet werden
  • Erfüllt die Maschinenrichtlinie 2006/42/EG
  • Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
DELTA BLACK Handfahrwerk - Datenblatt
PDF – 201,5 KB 2 Downloads

Technische Daten

Tragfähigkeit (t) 0,5 1 2
Testbelastung (t) 0,625 1,25 2,5
Geeignete Trägerbreite (mm) 50–305 58–305 66–305
Min. Radius (m) 0,5 0,7 0,9
Raddurchmesser (mm) 55 68 80
Eigengewicht (kg) 5,4 9,3 14,8
Artikelnummer DY.0.036000500 DB.0.036001000 DB.0.036002000
  • Einsatztemperatur: -10°C - +60°C
  • DGUV/BGV Lasttyp: Güter, darf nicht zum Heben von Personen verwendet werden.

Abmessungen

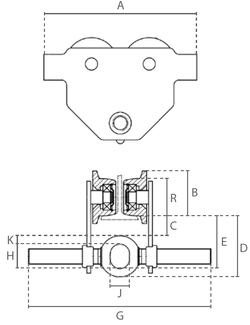

MaĂźzeichnungen und Abmessungen von Handfahrwerk DELTA BLACK.
Tragfähigkeit (t) 0,5 1 2 3 5
A (mm) 198 238 277 324 373
B (mm) 68 82 95 116 138
C (mm) 40 31 31 31 40
D (mm) 94 102 119 139 161
E (mm) 82 85 99 113 133
G (mm) 385 388 405 429 435
H (mm) 28 37 48 56 65
J (mm) 25 29 36 46 52
K (mm) 13 17 20 26 28
