DELTA RED Premium Hebelzug mit Zurrhaken
Sale!
Artikelnummer:
DR.0.0741501.5
DELTA Rot Premium Hebelzug
- Mit Zurrhaken
- Wartungsfreundliches Design. Bremse und Getriebe sind einfach zugänglich
- Getriebe geführt von hochwertigen Lagern
- Präzisionsgefertigte Wellen, Kettennuss und Zahnräder ermöglichen reibungslosen Betrieb
- Hochfestes Doppelgehäuse bietet Schutz vor Staub und Wasser
- Robustes Gehäuse, hält äußeren Stößen stand, ohne die Ausrichtung der Lager zu beschädigen
- Ergonomischer Hebel mit Gummigriff
- Optimierte Lastkettenführung
Premium Eigenschaften:
- Verbesserte Kettenfreilaufschaltung (Handrad hervorziehen)
- Keine minimale Belastung zum Aktivieren des Ratschenmechanismus erforderlich
- Verbesserte, korrosionsbeständige, geschlossene Zylinderrollenlager
- Der kompakte Hebel reduziert das Gewicht und ermöglicht den Betrieb in engem Platz
- Stahlguss-Handrad bietet verbesserte Leistung
- Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
Technische Daten
| Tragfähigkeit (LC) | 30 kN | 60 kN |
|---|---|---|
| Artikelnummer | DR.0.0741500 | DR.0.0743000 |
| Lastkette (Ø x mm) | 8 × 24 | 10 × 30 |
| Kettenstränge | 1 | 1 |
| Hebeldrehungen für 1 m Zug | 63 | 60 |
| Eigengewicht (kg) | 8,5 | 16,2 |
| Zusatzgewicht (kg/m) | 1,5 | 2,3 |

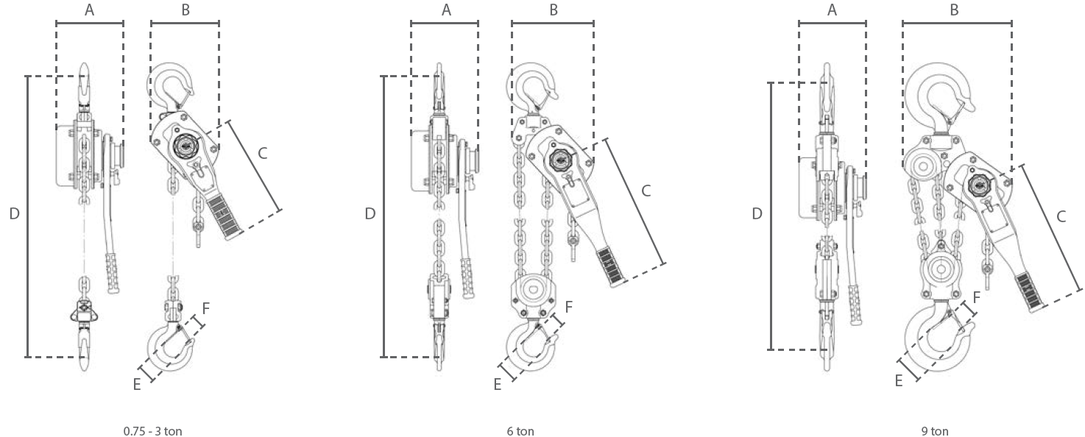

Abmessungen
| Maß / Tragfähigkeit | 30 kN | 60 kN |
|---|---|---|
| A (mm) | 182 | 208 |
| B (mm) | 157 | 210 |
| C (mm) | 270 | 430 |
| D (mm) | 365 | 490 |
| E (mm) | 48 | 58 |
| F (mm) | 29 | 39 |
