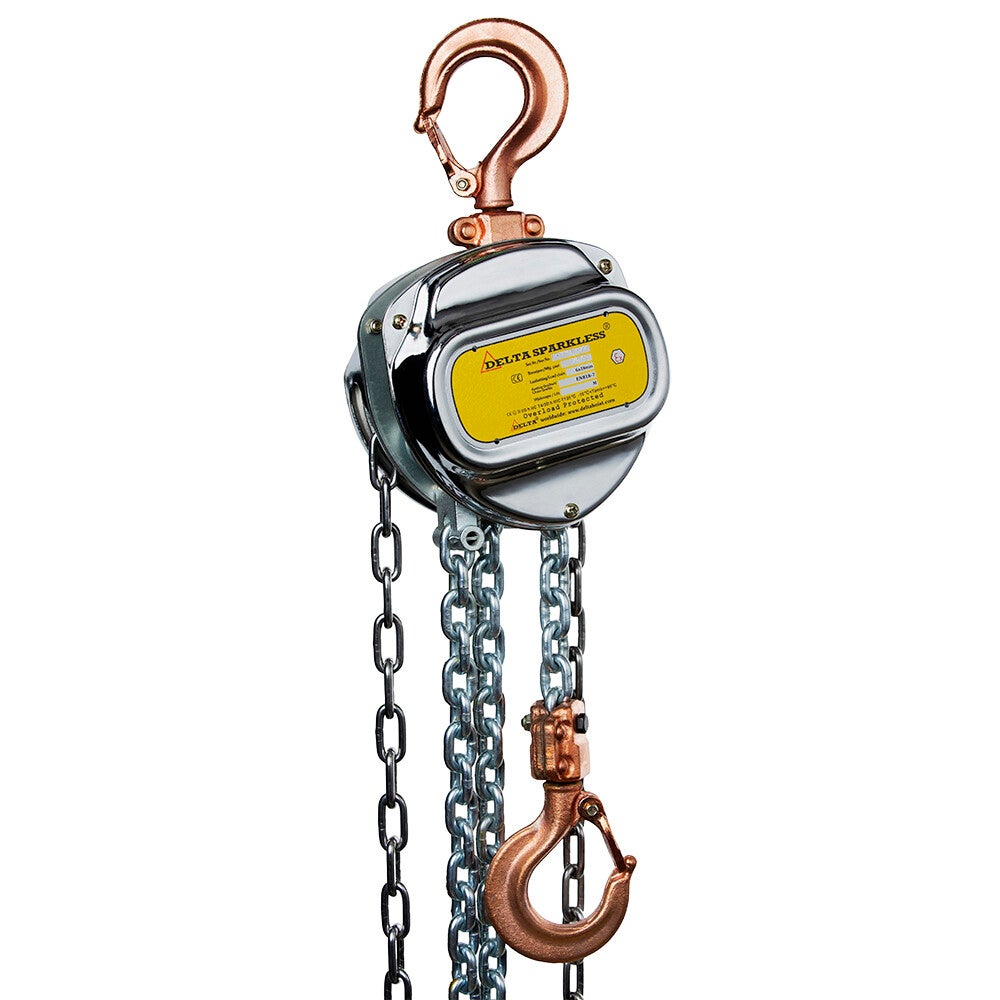

DELTA SPARKLESS Funkenarmer Stirnradkettenzug - ATEX Zone 1 - mit Edelstahl Lastkette
Sale!
Artikelnummer:
DC.0.06300503
Ausgelegt für potenziell gefährliche und explosive Umgebungen. ATEX Zertifikat auf Anfrage
- Verbesserte Korrosionsbeständigkeit durch verchromtes Gehäuse
- Wartungsfreundliches Design
- Bremse und Getriebe sind einfach zugänglich
- Gelagertes Getriebe
- Doppelgehäuse bietet Schutz vor Staub und Wasser
- Erfüllt die Maschinenrichtlinie 2006/42/EG. Geliefert mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung
- Haken: Verkupferte, geschmiedete Stahlhaken mit Hakensicherung
- Lastkette: Rostfreie Edelstahl Lastkette nach EN 818-7
- Handkette: Rostfreie Edelstahl Handkette
- Überlastschutz: Standard mit Rutschkupplung ausgelegt als Überlastschutz
- Bremse: Selbstständige Sicherheits-Lastdruckbremse mit doppelten Bremsscheiben und Sperrklinken
Technische Daten
| Tragfähigkeit (t) | 0,5 | 0,9 | 1,25 | 2,5 | 4 | 8 | 16 |
|---|---|---|---|---|---|---|---|
| Lastkette (⌀xmm) | 6x18 | 6x18 | 8x24 | 8x24 | 10x30 | 10x30 | 10x30 |
| Kettenstränge | 1 | 1 | 1 | 2 | 2 | 4 | 8 |
| Testbelastung (kN) | 6,3 | 12,5 | 25,0 | 37,5 | 63,0 | 125,0 | 250,0 |
| Kraftaufwand bei Vollast (N) | 200 | 304 | 410 | 343 | 414 | 423 | 435x2 |
| Haspelweg für 1m Hub (m) | 34 | 42 | 73 | 112 | 164 | 327 | 327x2 |
| Eigengewicht (kg) | 4,1 | 6,2 | 10,4 | 13,6 | 21,9 | 48,5 | 104,4 |
| Zusatzgewicht (kg/m) | 1,7 | 1,7 | 2,4 | 3,9 | 5,5 | 10,1 | 19,4 |
| Artikelnummer | DC.0.06300500 | DC.0.06300900 | DC.0.06301250 | DC.0.06302500 | DC.0.06304000 | DC.0.06308000 | DC.0.06316000 |
* ohne Last- und Handkette | ** pro Meter Hubhöhe für Last- und Handkette
Abmessungen
| Maß / Tragfähigkeit (t) | 0,5 | 0,9 | 1,25 | 2,5 | 4 | 8 | 16 |
|---|---|---|---|---|---|---|---|
| A (mm) | 113 | 126 | 141 | 141 | 163 | 163 | 191 |
| B (mm) | 125 | 147 | 183 | 183 | 215 | 405 | 595 |
| C (mm) | 255 | 306 | 368 | 486 | 616 | 750 | 1000 |
| D (mm) | 36 | 40 | 50 | 58 | 64 | 85 | 110 |
| E (mm) | 30 | 34 | 41 | 48 | 52 | 64 | 85 |
